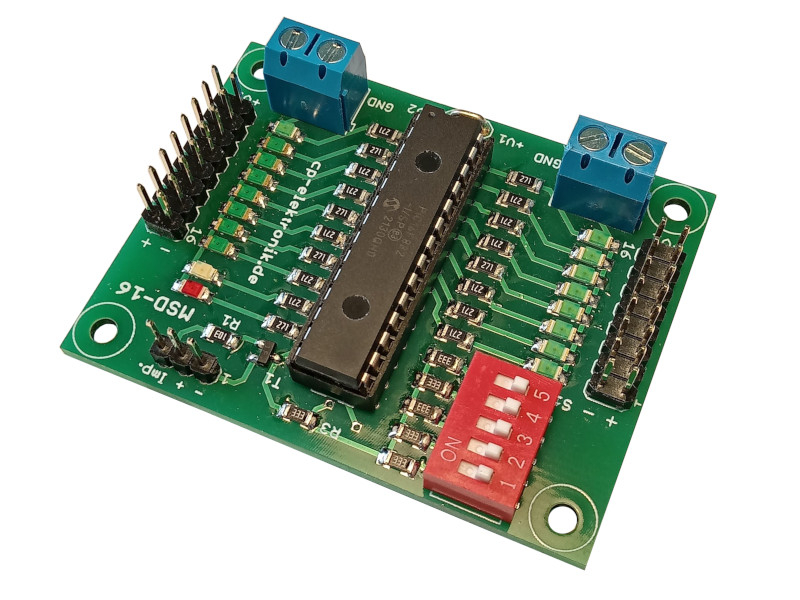

16-Kanal Multiswitch Decoder

Bitte lesen Sie diese Anleitung vollständig und sorgfältig durch, bevor Sie das Modul in Betrieb nehmen.

Sicherheitshinweise

• Das Modul darf nicht an Netzspannung (230 V) betrieben werden. Es besteht Lebensgefahr!
• Das Modul ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
• Verwenden Sie das Modul nicht, wenn es beschädigt ist.
• Bei Überlastung des Moduls besteht Brandgefahr durch hohe Wärmeentwicklung
• Betreiben Sie das Modul nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub vorhanden sind.
• Durch Übertragungsfehler der Fernsteuerung oder durch Firmware-/Hardwarefehler im Modul können fehlerhafte Schaltfunktionen niemals vollständig ausgeschlossen werden. Betreiben Sie das Modul und Ihr Funktionsmodell stets so, dass durch solche Fehlschaltungen keine Gefährdung für Sie oder Dritte entstehen kann.

Bestimmungsgemäße Verwendung

Die bestimmungsgemäße Verwendung des Moduls ist das Schalten von ohmschen Lasten im Bereich des RC-Funktionsmodellbaus mit einer max. Stromaufnahme von 2 A an einer max. Spannung von 24 V.

Der Anschluss des Moduls erfolgt an einem Fernsteuerempfänger.

Produktbeschreibung

Der 16-Kanal Multiswitch Decoder wird am Fernsteuerempfänger angeschlossen und schaltet über einen Schalt- oder Proportionalkanal der Fernsteuerung 16 verschiedene Verbraucher (Glühlampen, LED, Sirene, kleine Elektromotoren, ...) unabhängig voneinander ein oder aus. Voraussetzung für den Betrieb ist ein passender 16-Kanal Multiswitch Encoder im Fernsteuersender:

• cp-elektronik Encoder
• Futaba 8084 Encoder
• Graupner 4108 Encoder
• Graupner Sender mit aktiviertem Multikanal.

Für alle Schaltfunktionen gibt es eine optische Schaltkontrolle durch LED.

Anschluss

Anschluss am Empfänger

Das Modul wird mit einem 3-pol. Patchkabel (mit beidseitigem 3-pol. Stecker im 2,54 mm Rastermaß) wie ein Servo am Empfänger angeschlossen. Geeignete Patchkabel sind als Zubehör bei cp-elektronik.de erhältlich.

Je nach verwendetem Anschlusskabel kann die Farbgebung abweichen:

	Impuls	Pluspol	Minuspol
System Graupner	orange	rot	braun
System robbe/Futaba	weiß	rot	schwarz

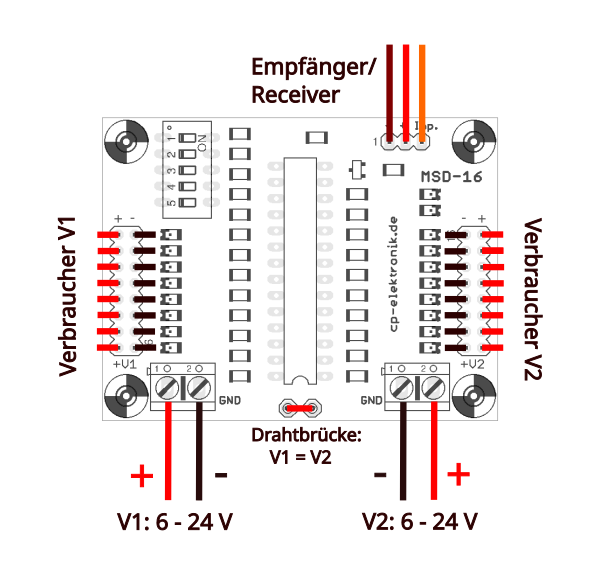

Anschluss der Verbraucher und der externen Versorgung

Der Anschluss der Verbraucher erfolgt über Stiftleisten im 2,54 mm Rastermaß. Passende 2-pol. Anschlusskabel sind bei cp-elektronik.de erhältlich.

Die Verbraucher werden aus einer oder zwei externen Spannungsquellen 6 V bis 24 V versorgt, die auf der Leiterplatte über Schraubklemmen angeschlossen werden.

• ist die Drahtbrücke eingelötet, sind die Schraubklemmen V1 und V2 miteinander verbunden. Die externe Spannungsversorgung kann an V1 oder V2 angeschlossen werden.
• sollen die Verbraucher an V1 und V2 aus zwei verschiedenen Spannungsquellen versorgt werden, ist die Drahtbrücke zu unterbrechen.

Die Verbraucher werden nach Minus durchgeschaltet und haben alle einen gemeinsamen Pluspol.

Beim Anschluss von LEDs bitte die Polung beachten (rot: Pluspol, schwarz: Minuspol) und einen geeigneten Vorwiderstand nicht vergessen.

Falls höhere Ströme zu schalten sind, ist die Verwendung eines Relais-Moduls zu empfehlen. (Mit dem Relais-Modul Art.-Nr. MOD-012 können Ströme bis 16 A geschaltet werden.)

Beim Anschluss von Elektromotoren ist auf eine ausreichende Funkentstörung zu achten!

Zum Schutz der Ausgangsstufe sind induktive Lasten (Elektromotoren, Relais) über eine Freilaufdiode zu betreiben.

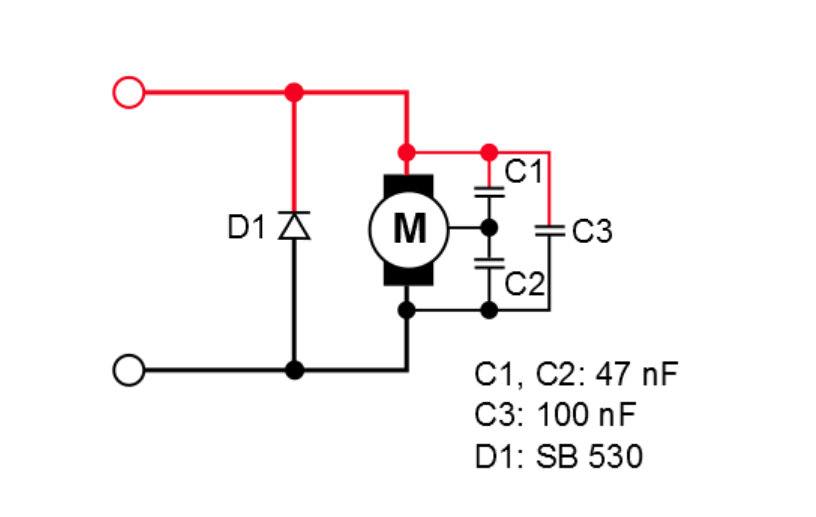

Anschluss eines Motors mit Entstörkondensatoren und Freilaufdiode

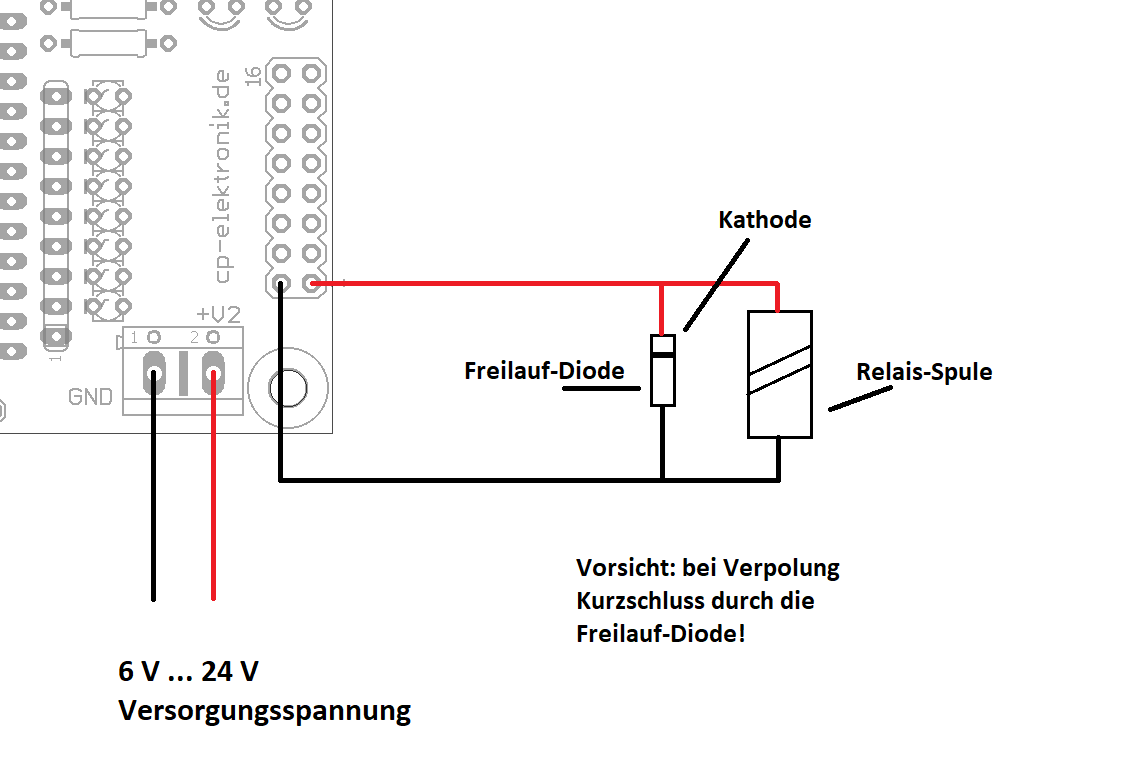

Einsatz einer Freilaufdiode bei Anschluss eines Relais.

Käufliche Relais-Module haben üblicherweise bereits eine Freilaufdiode integriert, daher ist die Polung unbedingt zu beachten!

Montage im Modell

Die Leiterplatte kann im Modell mit vier Schrauben M3 und zwei 5 mm Distanzhülsen auf einem Modulträger befestigt werden. Ein Befestigungssatz ist bei cp-elektronik.de erhältlich (Art.-Nr. FIT 001).

Wahl des Encoders

Vor dem Einschalten des Moduls stellen Sie mit den DIP-Schaltern 3 und 4 den Decoder auf den in ihrem Sender verwendeten Encoder ein:

DIP Switch 3	DIP Switch 4	Encoder-Typ
OFF	OFF	cp-elektronik Encoder f. Futaba u. Graupner Sender
OFF	ON	Graupner Nautic Modul 4108, Graupner Sender mit Multikanal Option (auch iFS, HoTT)
ON	OFF	robbe/Futaba Encoder 8084, Sender in PPM Betriebsart
ON	ON	robbe/Futaba Encoder 8084, Sender mit PCM Betriebsart

Bitte beachten Sie, dass die Stellung der Schalter unmittelbar nach dem Einschalten des Moduls ausgewertet werden, Änderungen der Schalterstellungen während des Betriebs haben keinen Einfluss auf die Funktion.

Inbetriebnahme

Im Allgemeinen sollten Sie immer zuerst den Sender, dann den Empfänger einschalten.

Verbinden Sie den Decoder mit dem Empfänger. Die Spannungsversorung der Verbraucher bleibt zunächst ausgeschaltet. Schalten Sie die Stromversorgung des Empfängers ein. Mit den Schaltern des Encoders am Sender sollten sich alle Kanäle schalten lassen. Dies wird durch die grünen Schaltkontroll-LEDs am Decoder angezeigt.

Die rote und gelbe LED zeigen Fehler an:

Hinweis bei Verwendung des Multikanals bei Graupner-Sendern: bei den Sendertypen MC-16/20 Hott bzw. MC-24 Hott werden verschiedene Schaltkanäle am Sender per Software zu einem Multikanal zusammengefasst. Zum Betrieb des Decoders an diesen Sendertypen ist es notwendig, in den Einstellungen des Senders die Servomitte auf einen Wert von +5% festzulegen.

Hinweis bei Verwendung eines Futaba-Encoders bei Futaba-Sendern: bei den FC- Sendertypen muss der verwendete Kanal im Menü des Senders auf MULTI und auf Servo Reverse (REV) eingestellt sein. Beachten Sie hierzu auch die Anweisungen zum Betrieb mit einem Multiswitch-Modul im Handbuch zu ihrem Sender

Setup der Memory-Funktion

Bei aktivierter Memory-Funktion schaltet ein Schaltkanal bei der ersten Betätigung ein, aber erst bei der zweiten Betätigung wieder aus. Damit können auch zwei Funktionen gleichzeitig eingeschaltet sein, die am Sender mit einem Schalter betätigt werden. Um festlegen zu können, welche Kanäle eine Memory-Funktion haben sollen und welche nicht, gibt es den Memory-Setup Modus. Wird der DIP-Schalter Nr. 1 am Decoder eingeschaltet, befindet sich der Mikrocontroller im Memory-Setup Modus.

Für die korrekte Ausführung des Setup ist es sehr wichtig, alle im Folgenden aufgeführten Schritte genau in dieser Reihenfolge und genau wie beschrieben auszuführen.

1. Sender und Empfänger ausschalten.
2. Am Decoder die DIP-Schalter wie folgt einstellen:
   • DIP-Switch #1: ON
   • DIP-Switch #2: OFF
   • DIP-Switch #3: OFF
   • die DIP-Switch #3 und #4 entsprechend des verwendeten Encoders einstellen
3. Sender einschalten.
4. Empfänger/Decoder einschalten.
5. Sie haben nun 30 s Zeit, die Memory Einstellungen vorzunehmen. Alle Kanäle, die eine Memory-Funktion haben sollen, werden am Sender/Encoder eingeschaltet. Die entsprechenden Schaltkontroll-LEDs am Decoder leuchten auf. Damit auch beide Kanäle eines Schalters gleichzeitig eingeschaltet werden können, verfügen alle Kanäle für die Dauer des Setup über eine Memory-Funktion. Um einen Kanal wieder auszuschalten, wird der Schalter aus der Neutralposition heraus nochmals eingeschaltet. Falls Sie auf keinem der Kanäle eine Memory-Funktion wünschen, lassen Sie im Setup-Modus alle Kanäle ausgeschaltet. Der gesamte Vorgang muss nach spätestens 30 s abgeschlossen sein.
6. Der Einstellmodus wird nach ca. 30 Sekunden automatisch beendet. Die gelbe und die rote LED beginnen abwechselnd zu blinken. Alle Kanäle, die zu diesem Zeitpunkt eingeschaltet waren haben nun eine Memory-Funktion.
7. Empfänger ausschalten, während die gelbe und rote LED abwechselnd blinken.
8. 30 Sekunden warten und in dieser Zeit den Empfänger/Multiswitch Decoder ausgeschaltet lassen. Die Kondensatoren müssen sich vollständig entladen.
9. DIP Schalter Nr. 1 am Decoder wieder in die OFF Position schieben.
10. Empfänger/Multiswitch Decoder wieder einschalten. Die neuen Einstellungen sind jetzt aktiv und alle Schaltfunktionen sollten sich mit den Schaltern am Sender bedienen lassen.

Das Memory Setup kann bei Bedarf jederzeit erneut durchgeführt werden.

Setup der Blinker/Blitzerfunktion

Für die acht Schaltkanäle am Anschluss V2 des Decoders läßt sich eine Blitzerfunktion konfigurieren (40 ms ein, 460 ms aus, Frequenz 2 Hz) und für die acht Ausgänge am Anschluss V1 eine Blinkfunktion mit ca. 1 Hz Frequenz (500 ms ein, 500 ms aus). Die Blinker/Blitzer arbeiten auf allen Ausgängen mit der gleichen Frequenz, abhängig vom Einschaltzeitpunkt aber mit verschiedener Phase, so dass mehrere konfigurierte Blinkfunktionen im Allgemeinen nicht mit gleicher Phase blinken.

Die Vorgehensweise zur Konfiguration der Blinkerfunktion ist exakt wie beim Memory-Setup beschrieben. Allerdings müssen vor Einschalten der Stromversorgung beide DIP-Schalter Nr. 1 und Nr. 2 eingeschaltet werden. Kanäle, die eine Blinkfunktion haben sollen, werden am Sender eingeschaltet.

Für die korrekte Ausführung des Setup ist es sehr wichtig, alle im Folgenden aufgeführten Schritte genau in dieser Reihenfolge und genau wie beschrieben auszuführen.

1. Sender und Empfänger ausschalten.
2. Am Decoder die DIP-Schalter wie folgt einstellen:
   • DIP-Switch #1: ON
   • DIP-Switch #2: ON
   • DIP-Switch #3: OFF
   • die DIP-Switch #3 und #4 entsprechend des verwendeten Encoders einstellen
3. Sender einschalten.
4. Empfänger/Decoder einschalten.
5. Sie haben nun 30 s Zeit, die Blinker Einstellungen vorzunehmen. Alle Kanäle, die eine Blink/Blitz-Funktion haben sollen, werden am Sender/Encoder eingeschaltet. Die entsprechenden Schaltkontroll-LEDs am Decoder blinken. Damit auch beide Kanäle eines Schalters gleichzeitig eingeschaltet werden können, verfügen alle Kanäle für die Dauer des Setup über eine Memory-Funktion. Um einen Kanal wieder auszuschalten, wird der Schalter aus der Neutralposition heraus nochmals eingeschaltet. Falls Sie auf keinem der Kanäle eine Blink-Funktion wünschen, lassen Sie im Setup-Modus alle Kanäle ausgeschaltet. Der gesamte Vorgang muss nach spätestens 30 s abgeschlossen sein.
6. Der Einstellmodus wird nach ca. 30 Sekunden automatisch beendet. Die gelbe und die rote LED beginnen abwechselnd zu blinken. Alle Kanäle, die zu diesem Zeitpunkt eingeschaltet waren haben nun eine Blink-Funktion.
7. Empfänger ausschalten, während die gelbe und rote LED abwechselnd blinken.
8. 30 Sekunden warten und in dieser Zeit den Empfänger/Multiswitch Decoder ausgeschaltet lassen. Die Kondensatoren müssen sich vollständig entladen.
9. DIP Schalter #1 und #2 am Decoder wieder in die OFF Position schieben.
10. Empfänger/Multiswitch Decoder wieder einschalten. Die neuen Einstellungen sind jetzt aktiv und alle Schaltfunktionen sollten sich mit den Schaltern am Sender bedienen lassen.

Die Memory-Funktion und die Blink/Blitz-Funktion sind voneinander unabhängig und können pro Kanal einzeln eingestellt werden. Bei Bedarf kann das Setup jederzeit wiederholt und die Blink/Blitz-Funktionen neu zugeordnet werden.

Setup der Impulslängen

Die Impulslängen, welche die Funktionen Schalter ein oder Synchronisation kodieren, können bei verschiedenen Sendertypen leicht voneinander abweichen. Während des Impulslängen-Setup wird die maximale und die minimale Impulslänge vom Decoder gemessen und im EEPROM abgespeichert. Daten, die im EEPROM des Mikrocontrollers gespeichert werden, bleiben auch nach Ausschalten der Versorgungsspannung erhalten und sind damit dauerhaft gespeichert. Durch eine Wiederholung der Setup-Prozedur können neue Werte gespeichert werden, die alten Daten werden dabei überschrieben.

Für die korrekte Ausführung des Setup ist es sehr wichtig, alle im Folgenden aufgeführten Schritte genau in dieser Reihenfolge und genau wie beschrieben auszuführen.

Die Durchführung hängt vom verwendeten Encoder im Sender ab.

1. Sender und Empfänger ausschalten.
2. • cp-elektronik Encoder: am Sender mind. einen der acht Schalter einschalten
   • Graupner Encoder 4108 oder Multikanal Option: am Sender mind. einen der Schalter in die untere und mind. einen Schalter in die obere Position bringen.
   • robbe/Futaba Encoder 8084: alle Schalter am Sender befinden sich in Neutralstellung
3. Am Decoder die DIP Schalter wie folgt einstellen:
   • DIP-Switch #1: OFF
   • DIP-Switch #2: ON
   • DIP-Switch #5: OFF
   • die DIP-Switch #3 und #4 entsprechend des verwendeten Encoders einstellen
4. Sender einschalten.
5. Empfänger/Multiswitch Decoder einschalten,
6. Setup wird gestartet. In den folgenden 5 s werden die Impulslängen gemessen und im Controller gespeichert. Die rote LED darf nicht leuchten!
7. Setup wird nach ca. 5 s automatisch beendet. Die gelbe und rote LED blinken abwechselnd.
8. Empfänger ausschalten.
9. ca. 30 s warten und die Spannunsversorgung ausgeschaltet lassen. Die Kondensatoren müssen sich vollständig entladen.
10. DIP-Switch #2 wieder in die Position OFF schieben.
11. Empfänger/Decoder wieder einschalten. Die neu gemessenen Impulslängen sind jetzt aktiv.

Die Einstellungen bleiben bis zur Durchführung eines neuen Setup gespeichert. Das Setup kann jederzeit wiederholt werden.

Rücksetzen auf Werkseinstellungen

Die Einstellungen für die Impulslängen, die Memory Funktion und die Blinker/Blitzer Funktion können jederzeit auf den Zustand der Auslieferung zurückgesetzt werden:

1. Trennen Sie das Modul von der Stromversorgung
2. Bringen Sie ALLE Schalter des DIP-Switch in die Position ON
3. Schalten Sie die Stromversorgung ein
4. Wenn die gelbe und die rote LED abwechselnd blinken, ist das Modul auf die Werkseinstellung zurückgesetzt.
5. Trennen Sie das Modul von der Stromversorgung, stellen Sie alle Schalter des DIP-Switch auf OFF.
6. Wählen Sie nun am DIP-Switch wieder den passenden Encoder aus.

Setup-Konfiguration mit den DIP Schaltern

Die folgende Tabelle fasst die Funktion der Setup-Schalter nochmals zusammen:

DIP Switch #1	DIP Switch #2	DIP Switch #5	Setup-Typ
OFF	OFF	OFF	normale Betriebsmodus
ON	OFF	OFF	Memory Setup
OFF	ON	OFF	Impulslängen Setup
ON	ON	OFF	Blinker/Blitzer Setup
ON	ON	ON	Zurücksetzen auf Werkseinstellung

Technische Daten

16-Kanal Multiswitch Decoder
Abmessungen	62 mm x 47 mm
Gewicht o. Anschlusskabel	24 g
Spannung (ext. Versorgung)	6 V ... 24 V
max. Strom pro Kanal	2 A
max. Gesamtstrom	5 A
max. Stromaufnahme (Empfängerstromkreis)	100 mA
Betriebsspannung (Empfänger)	4,8 ... 8,4 V
