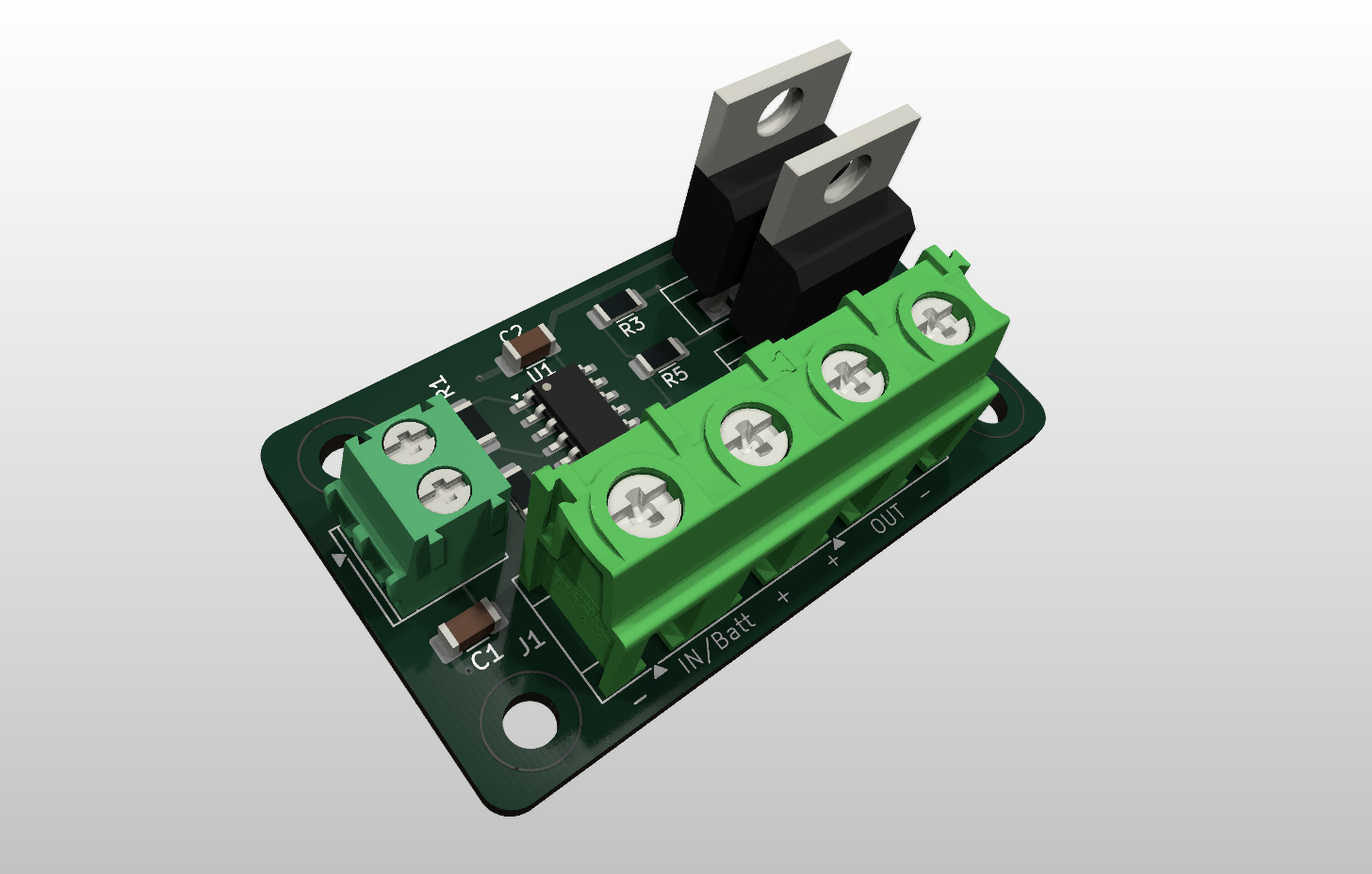

Elektronischer Hauptschalter

Bitte lesen Sie diese Anleitung vollständig und sorgfältig durch, bevor Sie das Modul in Betrieb nehmen.

Sicherheitshinweise

• Das Modul darf nicht an Netzspannung (230 V) betrieben werden. Es besteht Lebensgefahr!
• Bei Belastung können sich die Leistungstransistoren stark erwärmen. Vorsicht bei Berührung! Verbrennungsgefahr!
• Das Modul ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
• Verwenden Sie das Modul nicht, wenn es beschädigt ist.
• Betreiben Sie das Modul nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub vorhanden sind.

Bestimmungsgemäße Verwendung

Die bestimmungsgemäße Verwendung des Moduls ist das Schalten der Hauptstromversorgung von (Schiffs-)Modellen im Bereich des RC Funktionsmodellbaus.

Produktbeschreibung

Zum Ein- und Ausschalten der Hauptstromversorgung eines (Schiffs-)Modells werden häufig mechanische Schalter verwendet. Nachteil: Schalter mit ausreichender Strombelastbarkeit sind groß und lassen sich schwer schalten. Der Schalter muss stabil im Inneren des Modells befestigt sein, zum Schalten der Stromversorgung muss ein Teil des Aufbaus oder die Abdeckung einer Decksöffnung abgenommen und dann wieder aufgesetzt werden.

Der elektronische Hauptschalter verwendet zum Schalten N-Kanal MOSFET Transistoren mit hoher Strombelastbarkeit. Das Modul verfügt über eine Selbsthaltung, d.h. die Stromversorgung kann durch eine kurze Tastfunktion eingeschaltet werden und bleibt dann dauerhaft eingeschaltet. Das Ausschalten erfolgt durch eine nochmalige kurze Tastfunktion.

Zum Ein- und Ausschalten genügt ein kleiner Steuerstrom von wenigen mA, der leicht mit kleinen Tastern oder Schaltern an unauffälliger Stelle am Modell geschaltet werden kann. Die Eigenstromaufnahme des Moduls im ausgeschalteten Zustand beträgt nur wenige µA und liegt damit weit unter der Selbstentladungsrate eines Akkus, so dass das Modul permanent am Akku angeschlossen bleiben kann.

Besonders interessant ist die Möglichkeit, die Hauptstromversorgung mit Hilfe eines Reed-Kontakts zu schalten, der unsichtbar unter Deck angebracht werden kann. Zum Einschalten wird ein Magnet über die betreffende Stelle an Deck geführt, das Modul schaltet die Stromversorgung ein. Bei nochmaliger Aktivierung des Reed-Kontakts wird die Stromversorgung wieder ausgeschaltet. Dies ermöglicht ein berührungsloses Schalten, ohne dass Aufbauten oder Abdeckungen entfernt werden müssen.

Die Kontakteingänge sind elektronisch entprellt, so dass zwischen zwei Tastfunktionen eine Pause von ca. 3 s eingehalten werden muss, damit diese wirksam werden.

Eine grüne LED signalisiert den Schaltzustand.

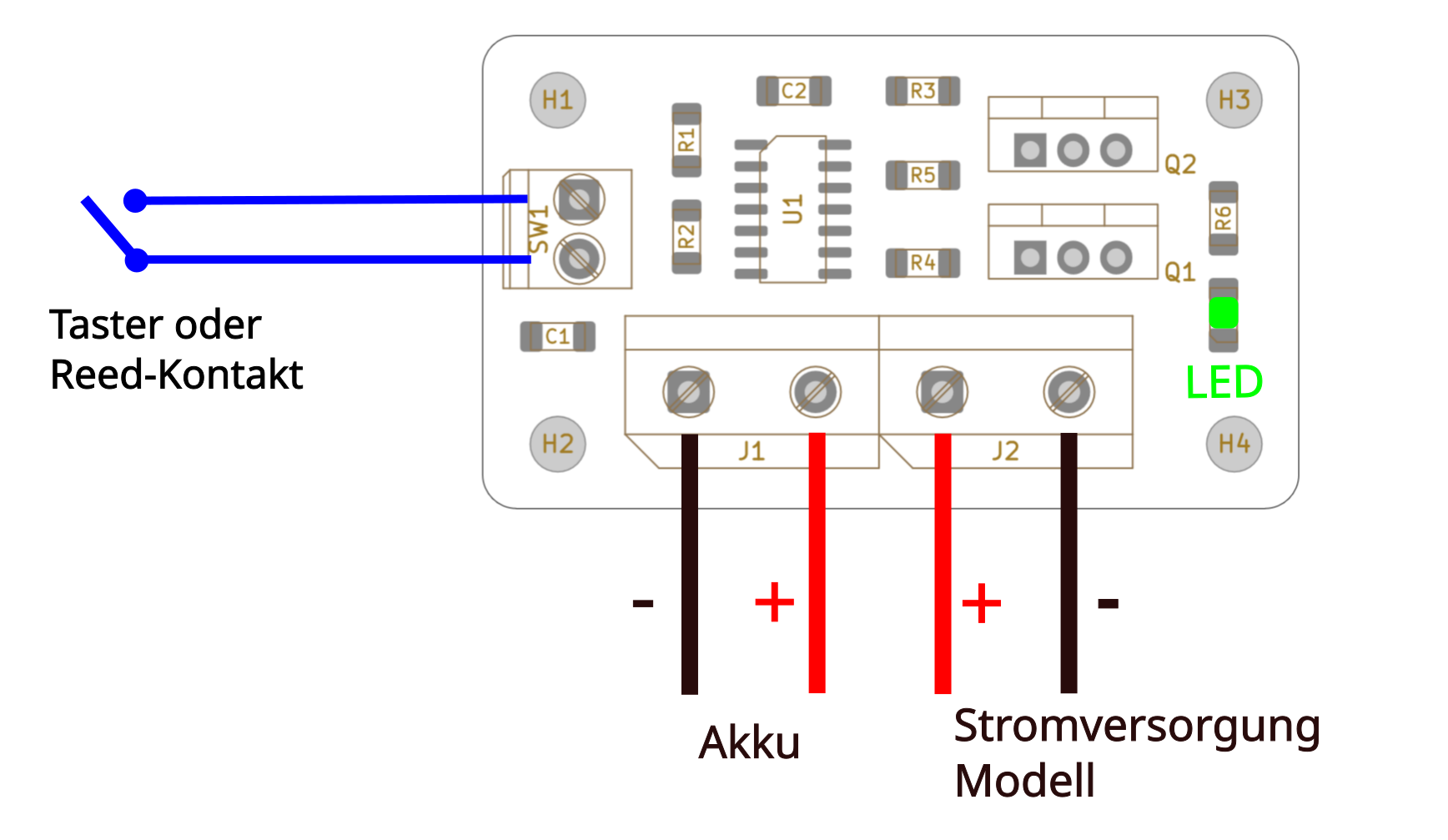

Anschluss

Achten Sie auf ausreichenden Querschnitt der Anschlusskabel und verwenden Sie Aderendhülsen für den Anschluss an den Schraubklemmen.

Der Anschluss des Moduls am Akku sollte über eine Sicherung (max. 20 A) erfolgen.

Der Reed-Kontakt bzw. der Taster/Schalter kann über eine dünne, flexible Litze an der dafür vorgesehenen Schraubklemme angeschlossen werden. Die Leitungslänge ist unkritisch.

Montage im Modell

Schützen Sie das Modul vor Feuchtigkeit und Spritzwasser. Durch Feuchtigkeit kann es zu Fehlfunktionen kommen.

Das Modul kann mit vier M3 Schrauben und Distanzhülsen auf einem Modulträger im Modell befestigt werden. Ein geeigneter Befestigungssatz ist bei cp-elektronik.de erhältlich (Art.-Nr. FIT 001).

Reparatur

Führen Sie eine Reparatur nur durch, wenn Sie über ausreichende Fachkenntnisse verfügen. Falls Sie Ersatzteile oder Hilfe bei einer Reparatur benötigen, wenden Sie sich bitte an cp-elektronik.de.

Technische Daten

Abmessungen	49 mm x 28 mm
Gewicht	10 g
Strombelastbarkeit	max. 20 A
Betriebsspannung	5 - 15 V

Kontakt

Claus Poltermann
Plankensteinweg 2
85435 Erding
Tel.: 08122 868 27 99
Web: https://cp-elektronik.de
e-Mail: info@cp-elektronik.de

Entsorgung

Elektro- und Elektronikgeräte, die unter das ElektroG fallen dürfen nicht über den Restmüll entsorgt werden, sondern können kostenlos bei den kommunalen Sammelstellen (z.B. Wertstoffhöfen) abgegeben werden.
