16-Kanal Multiswitch Encoder für Graupner Sender

Art.-Nr. MSE-GMC

Bitte lesen Sie diese Anleitung vollständig und sorgfältig durch, bevor Sie das Modul in Betrieb nehmen.

Sicherheitshinweise

• Das Modul darf nicht an Netzspannung (230 V) betrieben werden. Es besteht Lebensgefahr!
• Das Modul ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
• Verwenden Sie das Modul nicht, wenn es beschädigt ist.
• Betreiben Sie das Modul nicht in einer Umgebung, in der brennbare Gase, Dämpfe oder Staub vorhanden sind.
• Durch Übertragungsfehler der Fernsteuerung oder durch Firmware-/Hardwarefehler im Modul können fehlerhafte Schaltfunktionen niemals vollständig ausgeschlossen werden. Betreiben Sie das Modul und Ihr Funktionsmodell stets so, dass durch solche Fehlschaltungen keine Gefährdung für Sie oder Dritte entstehen kann.

Bestimmungsgemäße Verwendung

Die bestimmungsgemäße Verwendung des Moduls ist die Steuerung eines 16-Kanal Multiswitch Decoders über Kanal-Multiplexing. Der Anschluss des Moduls erfolgt an die Hauptplatine des Senders. Der Sender muss herstellerseitig für die Erweiterung mit Multiswitch-Encodern bzw. Nautik-Modulen vorgesehen sein.

Produktbeschreibung

Im RC-Funktionsmodellbau sind Schaltkanal-Erweiterungen fast unverzichtbar. Wenn neben den üblichen Funktionen für das Modell wie vorwärts/rückwärts, rechts/links noch eine Reihe von Sonderfunktionen geschaltet werden sollen (z.B. Hupe, Lichtsignale, Kräne, Winden, ...), kommt eine Fernlenkanlage mit den zur Verfügung stehenden Kanälen rasch an ihre Grenzen.

Eine Schaltkanal-Erweiterung (Multiswitch) ermöglicht es, über einen Proportionalkanal der Fernlenkanlage mehrere voneinander unabhängige Schaltfunktionen auszuführen. Das Multiswitch-System besteht aus zwei Modulen:

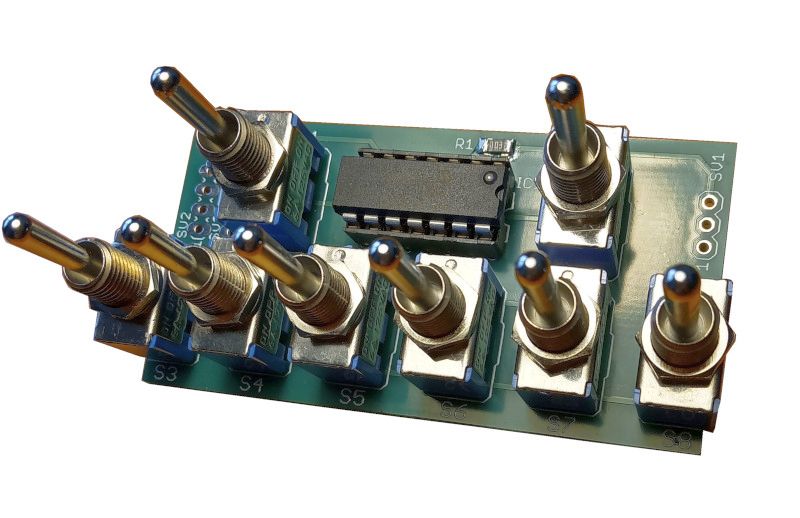

• dem Encoder mit acht Kippschaltern oder Kipptastern, der im Sender eingebaut wird
• dem Decoder, der 16 Ausgänge für den Anschluss von Verbrauchern bietet und am Empfänger angeschlossen wird.

In dieser Anleitung wird die Bedienung des Encoders beschrieben.

Kompatibilität

Der 16-Kanal Multiswitch-Encoder ist für verschiedene Graupner/JR Sendertypen entwickelt und getestet.

Dazu gehören:

• 6014
• MC-15
• MC-16
• MC-18
• MC-19
• MC-20
• MC-22
• MC-24
• FM4014
• FM414
• u.ä.

Empfängerseitig ist der Betrieb mit einem der folgenden Decoder möglich:

• 16 Kanal Multiswitch Decoder Art.-Nr. MSD16-V2
• integrierter Multiswitch-Decoder im cp-elektronik Soundmodul
• Beier Soundmodul (im Soundteacher "Mergen"/cp-elektronik Protokoll auswählen)

Der Encoder setzt die Betriebsart PPM der Fernsteueranlage voraus.

Einbau in das Sendergehäuse

Der mechanische Einbau des Encoders in das Sendergehäuse sowie der Anschluss entspricht dem in der Bedienungsanleitung zum Sender beschriebenen Ablauf für den Einbau der Multi-Switch Module.

Die Abstände der Schalter sind so bemessen, dass die Encoderplatine in die entsprechenden Bohrungen des Senders passt. Der Encoder wird mit den beiliegenden Muttern und Zahnkränzen so im Sender befestigt, dass die Schaltergewinde bündig mit der Oberfläche abschließen.

Anschluss an die Sender-Hauptplatine

Das dreiadrige Kabel (gelb/rot/schwarz) wird mit dem 5-pol. Stecker auf eine der freien Funktionsbuchsen (Kanal 5 - 8) gesteckt. An den 5-pol. Funktionsbuchsen sind nur die beiden äußeren Pins und der mittlere Pin belegt.

• rotes Kabel: Pluspol
• gelbes Kabel: Geber-Spannung
• schwarzes Kabel: Minuspol

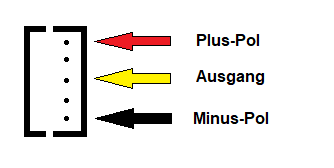

Das folgende Bild zeigt eine 5-polige Sender-Funktionsbuchse. Beachten Sie die Nut und die asymmetrische Anordnung der 5 Pins, um den Plus- und Minus-Pol zu unterscheiden.

Falls Sie mit der Polung unsicher sind, messen Sie bitte mit einem Voltmeter nach. Zwischen den beiden äußeren Pins der Funktionsbuchse liegt eine Spannung von 5 V an.

Der Anschluss des einadrigen blauen Sync.-Signal-Anschlusskabels hängt vom Sendertyp ab. Bei den Typen MC-15, 6014 u.ä. ist eine 4-pol. Nautic-Buchse vorhanden, auf die der 4-pol. Stecker des Sync.-Kabels gesteckt wird:

4-pol. Anschlussbuchse für das Synchronisationssignal

Bei anderen Sendertypen kann der 4-pol. Stecker am Nautik-Adapter angeschlossen werden, der über die Fa. Graupner erhältlich war. Das Nautik-Adapterkabel wird seinerseits mit einem Schnittstellenverteiler auf der Senderplatine verbunden.

Steht kein Nautik-Adapterkabel zur Verfügung, kann der Sync-Signal-Anschluss des Encoders auch direkt mit dem 10- oder 14-pol. Schnittstellenverteiler verbunden werden. Entsprechende Anschlusskabel mit passenden Buchsen sind bei cp-elektronik als Zubehör erhältlich:

Sender	Verteiler-Typ	Artikel-Nr.
MC-18, MC-20	10-pol.	CAB-010
MC-19, MC-22, MC-24	14-pol.	CAB-011

Typ MC-15

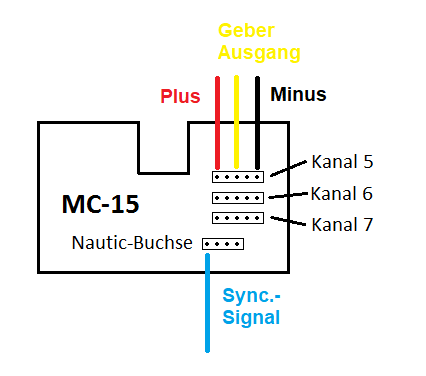

Lage und Belegung der Anschlussbuchsen MC-15

Typ 6014

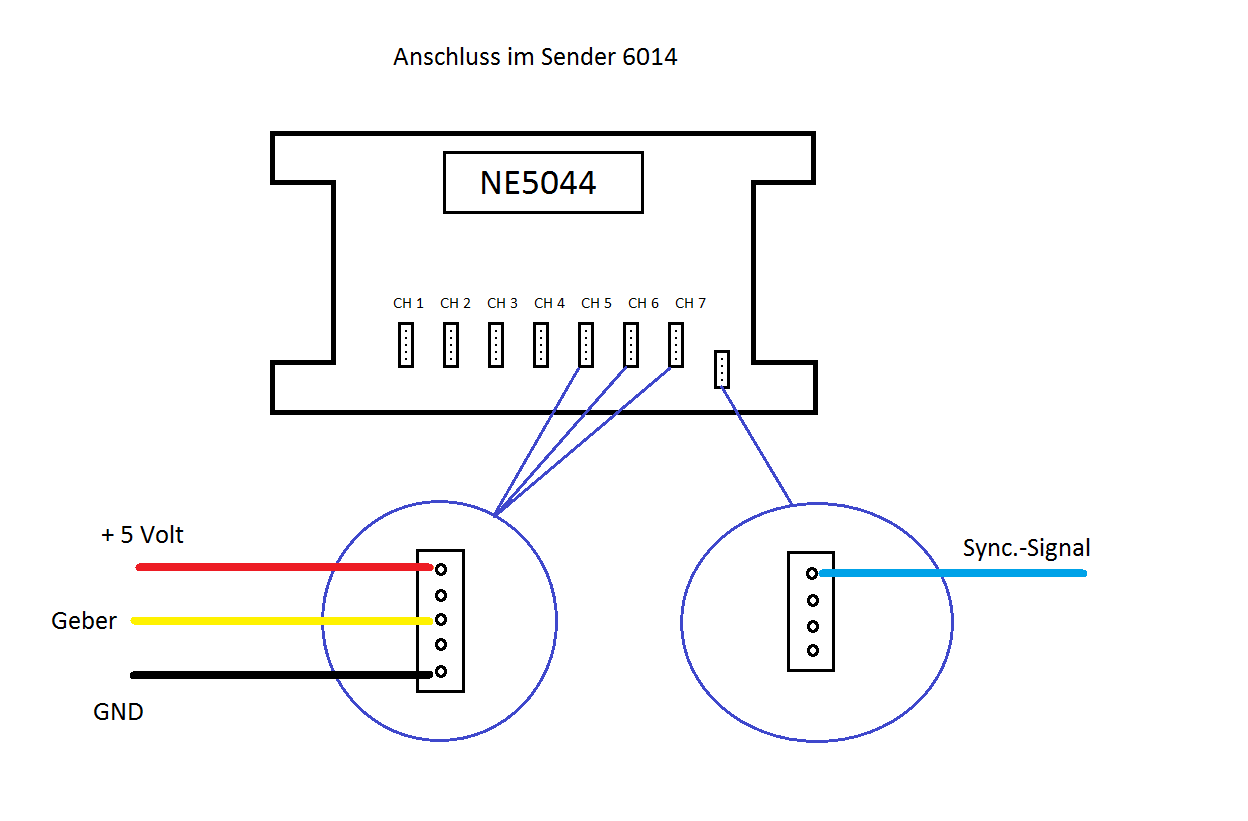

Lage und Belegung der Anschlussbuchsen 6014 u.ä.

MC-18, MC-20

Bei Sendern vom Typ MC-18 und MC-20 ist der Graupner Nautik-Adapter erforderlich. Steht dieser nicht zur Verfügung, wird das Sync-Signal von der 10-pol. Steckerleiste (Schnittstellenverteiler) abgegriffen; das Sync-Signal liegt an Pin 2 (von links):

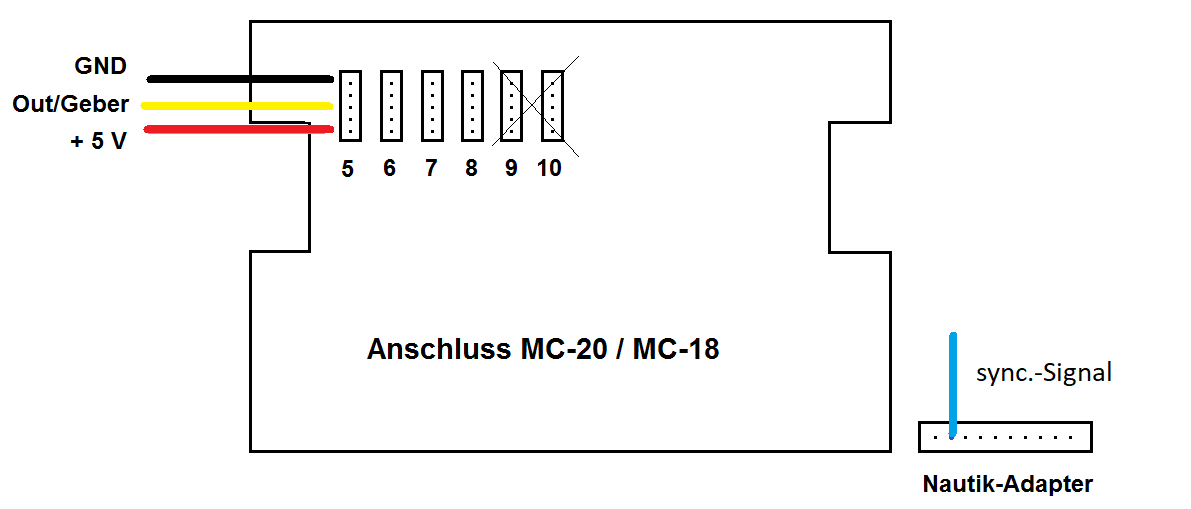

Lage und Belegung der Anschlussbuchsen bei MC-18 und MC-20

MC-19, MC-22, MC-24

Bei den Sendern MC-19, MC-22, MC-24 u.ä. mit einem 14-pol. Schnittstellenverteiler kann entweder der Graupner-Nautik-Adapter verwendet werden, oder das Sync-Signal wird von dem 14-pol. Schnittstellenverteiler abgezweigt, wie in den folgenden Abb. gezeigt:

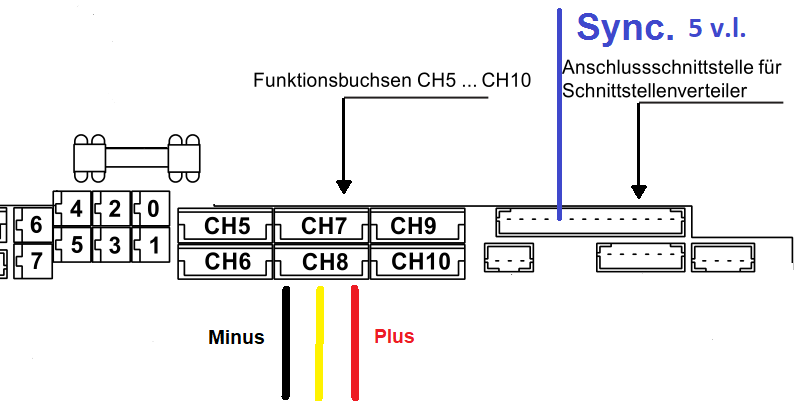

Schnittstellen-Verteiler MC-19

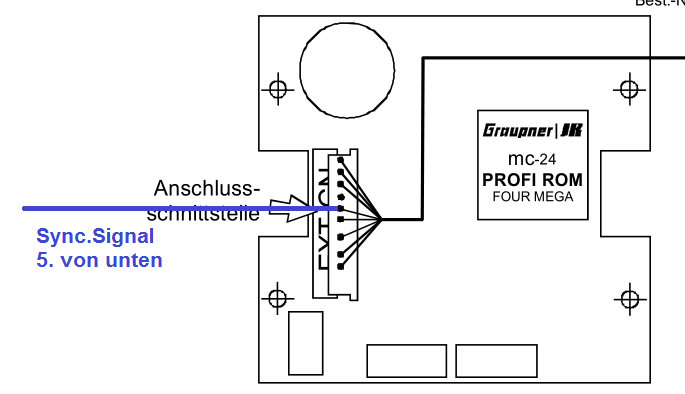

Schnittstellenverteiler MC-24

Sender-Einstellungen

Bitte lesen Sie in der Bedienungsanleitung zu Ihrem Sender nach, unter welchen Bedingungen die Funktionseingänge für den Anschluss eines Multiswitch-Encoders belegt werden können und welche Einstellungen dazu erforderlich sind (z.B. PPM Modus, Mischer, Modellspeicher, Servoweg, Servo Drehrichtung).

Für den Modelltyp muss Schiff oder Auto gewählt werden.

Zudem müssen im Menü "Gebereinstellungen" die Eingänge bzw. Funktionsbuchsen einem Geber (hier: Encoder) zugeordnet werden. Die Auswahl der Eingänge erfolgt durch den 3D Rotary Knopf durch Drehen im gedrückten Zustand. Die Geberzuordnung zwischen Eingang und Geber erfolgt nach Auswahl des Eingangs i.d.R. durch Bewegen des entsprechenden Bedienelements. Da ein angeschlossener Encoder laufend veränderliche Signale sendet, wird er bei der Zuordnung sofort erkannt.

Bei zwei angeschlossenen Encodern kann die Zuordnung aber nicht sicher durchgeführt werden, weil es vom Zufall abhängt, welcher der beiden Encoder erkannt wird. Daher ist es besser, zunächst nur einen Encoder anzuschließen und die Zuordnung durchzuführen. Danach wird zusätzlich der zweite Encoder angeschlossen. Da die 1. Zuordnung schon besteht, wird nun die 2. Zuordnung richtig erkannt.

Auch die Zuordnung bzw. Änderung anderer Eingänge mit anderen Gebern sollte mit ausgestecktem Encodermodul erfolgen, da ansonsten sofort einer der Encoder als Geber zugeordnet wird.

Die Servowegeinstellung kann symmetrisch auf +/- 100% belassen werden.

Es wird empfohlen, die 16K Encoder an die Funktionsbuchsen CH8 und CH9 anzuschließen. In den Gebereinstellungen ist dann Eingang 8 mit Geber 8 und Eingang 9 mit Geber 9 zu verbinden. Die Decoder werden am Empfänger an Kanal 8 und Kanal 9 angeschlossen.

Hinweise zum Software Nautic-Kanal

Dieser Sender verfügt, ebenso wie Sender ähnlicher Bauart, über einen eingebauten Software Nautic-Kanal, der im Menü "Grundeinstellungen Modell" auf einen gewünschten Steuerausgang gelegt werden kann. Am Empfänger kann am entsprechenden Kanal ein 16-Kanal Multiswitch Decoder angeschlossen werden. Ein Encoder-Schaltmodul, wie es Gegenstand dieser Anleitung ist, ist in diesem Fall nicht notwendig. Anstelle der acht Schalter des Encoders können verfügbare Externschalter, Geber, Knüppel und Trimmschalter den Schaltfunktionen des Multiswitch-Moduls zugeordnet werden. Einzelheiten dazu entnehmen Sie bitte der Anleitung zu Ihrem Sender.

Für den Betrieb des 16K Multiswitch Encoders darf dieser Nautic-Kanal nicht für denselben Steuerausgang aktiviert sein, der derjenigen Funktionsbuchse (CH5–CH10) zugeordnet ist, an die der Encoder gesteckt wird. Wird der Software Nautic-Kanal nicht verwendet, weil ein oder zwei Hardware-Encoder im Sender zum Einsatz kommen, sollte der Nautic-Kanal deaktiviert bleiben.

Betrieb mit Jeti Duplex 2,4 GHz

Exemplarisch werden in diesem Abschnitt die Einstellungen anhand des Sender-Moduls Jeti Duplex 2,4 GHz TU2 EX und des Empfängers Jeti Duplex R6 EPC der Firma JETI gezeigt.

Sie benötigen die JETIBOX, um die erforderlichen Einstellungen vornehmen zu können. Die JETIBOX kann entweder direkt an den Empfänger angeschlossen werden oder mittels einer drahtlosen Verbindung über den Sender. Details entnehmen Sie bitte der Dokumentation zu Ihrem JETI-Modul.

Stellen Sie folgende Parameter ein:

Menü	Parameter	Wert
MeasureOrSetting -> MainSetting	Output Period	By Transmitter

Wählen Sie durch mehrmaliges Drücken der Taste Pfeil nach rechts denjenigen Empfänger-Ausgangskanal, an dem der Multiprop-Decoder am Empfänger angeschlossen ist. Der Empfänger-Ausgangskanal wird in der JETIBOX mit Y bezeichnet. In diesem Beispiel ist der Decoder am Empfänger auf Kanal 6 angeschlossen, wird in der JETIBOX also mit Y6 bezeichnet.

Durch mehrmaliges Drücken der Taste Pfeil nach unten gelangen Sie zum Punkt SetInChannel Y6. Bitte stellen Sie sicher, dass der zugeordnete Sender-Kanal mit dem Kanal übereinstimmt, auf dem das gelbe Kabel des Encoders steckt. Steckt der Encoder z.B. auf Stiftleiste Nr. 1, ist hier Ch8 auszuwählen.

Stellen Sie nun für den ausgewählten Kanal folgende Parameter ein:

Menü	Parameter	Wert
MeasureOrSetting -> Out Pin Set	Reverse A Y6	off
MeasureOrSetting -> Out Pin Set	Reverse B Y6	off
MeasureOrSetting -> Out Pin Set	ATV HighLimit Y6	2,20 ms
MeasureOrSetting -> Out Pin Set	ATV LowLimit Y6	0,80 ms

Test

Mit einem Servo kann man grob testen, ob der Encoder richtig im Sender angeschlossen ist und funktioniert. Dazu wird an den für den Decoder vorgesehenen Empfängerausgang testweise ein Servo angeschlossen. Das Synchronisations-Signal ist besonders lang und daher sollte das Servo rhythmisch zucken. Wer über ein Oszilloskop verfügt, kann dem Servo diese Tortur natürlich ersparen und sich das gemultiplexte Empfängersignal auf dem Bildschirm ansehen.

Störung und Reparatur

Reparieren Sie das Modul nur, wenn Sie über ausreichende Fachkenntnisse verfügen. Falls Sie Ersatzteile oder Hilfe bei einer Reparatur benötigen, wenden Sie sich bitte an cp-elektronik.de.

Technische Daten

16K Encoder für Graupner Sender
Abmessungen	66 mm x 34 mm
Betriebsspannung	5 V
Latenzzeit	0,5 s
Gewicht	45 g

Kontakt

Claus Poltermann
Plankensteinweg 2
85435 Erding
Tel.: 08122 868 27 99
Web: https://cp-elektronik.de
e-Mail: info@cp-elektronik.de

Entsorgung

Elektro- und Elektronikgeräte, die unter das ElektroG fallen dürfen nicht über den Restmüll entsorgt werden, sondern können kostenlos bei den kommunalen Sammelstellen (z.B. Wertstoffhöfen) abgegeben werden.
