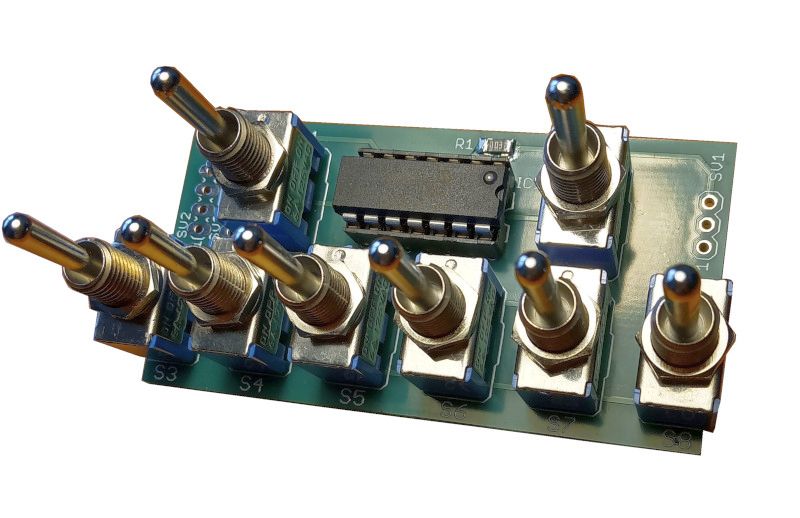

16-Kanal Multiswitch Encoder MSCP2 für Graupner Sender

Art.-Nr. MSCP2E-G

Module Name
CE-Zeichen

Bitte lesen Sie diese Anleitung vollständig und sorgfältig durch, bevor Sie das Modul in Betrieb nehmen.

Sicherheitshinweise

  • Das Modul darf nicht an Netzspannung (230 V) betrieben werden. Es besteht Lebensgefahr!
  • Das Modul ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
  • Verwenden Sie das Modul nicht, wenn es beschädigt ist.
  • Betreiben Sie das Modul nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub vorhanden sind.
  • Durch Übertragungsfehler der Fernsteuerung oder durch Firmware-/Hardwarefehler im Modul können fehlerhafte Schaltfunktionen niemals vollständig ausgeschlossen werden. Betreiben Sie das Modul und Ihr Funktionsmodell stets so, dass durch solche Fehlschaltungen keine Gefährdung für Sie oder Dritte entstehen kann.

Bestimmungsgemäße Verwendung

Die bestimmungsgemäße Verwendung des Moduls ist die Steuerung eines 16-Kanal MSCP2 Multiswitch Decoders. Der Anschluss des Moduls erfolgt an dafür vorgesehenen Steckbuchsen im Sender der Fernsteuerung. Der Sender muss herstellerseitig für die Erweiterung mit Multiswitch-Encodern bzw. Nautik-Modulen vorgesehen sein.

Produktbeschreibung

Im RC-Funktionsmodellbau sind Schaltkanal-Erweiterungen fast unverzichtbar. Wenn neben den üblichen Funktionen für das Modell wie vorwärts/rückwärts, rechts/links noch eine Reihe von Sonderfunktionen geschaltet werden sollen (z.B. Hupe, Lichtsignale, Kräne, Winden, ...), kommt eine Fernlenkanlage mit den zur Verfügung stehenden Kanälen rasch an ihre Grenzen.

Eine Schaltkanal-Erweiterung (Multiswitch) ermöglicht es, über einen Proportionalkanal der Fernlenkanlage mehrere voneinander unabhängige Schaltfunktionen auszuführen. Das Multiswitch-System besteht aus zwei Modulen:

  • dem Encoder mit acht Kippschaltern oder Kipptastern, der im Sender eingebaut wird
  • dem Decoder, der 16 Ausgänge für den Anschluss von Verbrauchern bietet und am Empfänger angeschlossen wird.

In dieser Anleitung ist der Anschluss und die Bedienung des Encoders beschrieben.

Kompatibilität

Der 16-Kanal Multiswitch-Encoder ist für verschiedene Graupner/JR Sendertypen entwickelt und getestet. Grundsätzlich kann der Encoder in allen Sendertypen eingesetzt werden, die herstellerseitig mit der Erweiterungsoption für das Nautic-Modul Graupner Best.Nr. 4108 vorgesehen sind, z.B.

  • MC-15
  • MC-16
  • 6014
  • MC-18
  • MC-20
  • MC-19
  • MC-24
  • MC-22
  • u.ä.

nur MSCP2 Decoder sind kompatibel

Empfängerseitig ist der Betrieb nur mit einem der folgenden Decoder möglich:

  • 16K Multiswitch Decoder MSCP2, Art.-Nr. MSCP2D-16
  • MSCP2 Konverter zum Anschluss anderer Decoder, Art.-Nr. MSCP2C
  • integrierter Decoder im cp-elektronik Soundmodul

Der Betrieb mit anderen Decodern ist nicht möglich, da diese nicht das MSCP2 Übertragungsverfahren unterstützen.

Das MSCP2 Übertragungsverfahren

Dieser Abschnitt ist etwas technischer und dient nur als Hintergrundinformation, Sie können daher diesen Abschnitt auch überspringen.

Um 16 Schaltkanäle über nur einen Proportional-Kanal der Fernsteuerung zu übertragen, müssen die Schaltinformationen im Sender kodiert und zum Empfänger übertragen werden. Die Kodierung ist Aufgabe des Multiswitch-Encoders. Um auf Empfängerseite die Informationen wieder richtig zuzuordnen, müssen die Informationen wieder decodiert werden, dies ist u.a. die Aufgabe des Multiswitch-Decoders.

Die seit Jahrzehnten bekannten "klassischen" Multiswitch-Systeme verwenden dazu ein sog. Multiplex-Verfahren, bei dem die Informationen aller Schaltkanäle zeitlich hintereinander übertragen werden. Zusätzlich wird ein Synchronisationssignal erzeugt, das notwendig ist, damit der Decoder weiß, wann mit der Zählung wieder bei null begonnen werden muss. Damit lassen sich die empfangenen Informationen richtig zu den einzelnen Schaltkanälen zuordnen.

Die beliebten 2,4 GHz Anlagen arbeiten allerdings nach einem vollkommen anderen Prinzip und übermitteln die Daten in digitaler Form. Hier gibt es auch kein Synchronisationssignal mehr. Daher funktionieren die "klassischen" Multiswitch-Systeme nicht mit diesen modernen Anlagen (von ganz wenigen Ausnahmen abgesehen).

Aus diesem Grund wurde das MSCP2-Übertragungsverfahren entwickelt, das auf einem asynchronen Protokoll aufbaut. Die Synchronisation muss nur für wenige Millisekunden, während der Übertragung eines Kanals (Kanal-Nummer und ein/aus Information) synchron sein. Daher funktioniert das MSCP2 Verfahren mit praktisch allen 2,4 GHz-Systemen und natürlich auch mit den klassischen Sendern im 35 MHz oder 40 MHz Frequenzbereich.

Das MSCP2-Verfahren hat folgende Vorteile:

  • Geeignet für RC-Anlagen im 35/40 MHz-Band und für 2,4 GHz
  • Es werden praktisch alle 2,4 GHz Umrüstsätze (Corona, Jeti-Duplex, etc) unterstützt. Bei Jeti ist kein Downgrade der Empfänger Firmware mehr erforderlich.
  • Die Encoder benötigen kein Synchronisationssignal, entsprechende Adapter und Anschlusskabel im Sender entfallen.
  • Die Übertragung ist äußerst robust gegenüber Störungen.
  • Die Latenzzeit (Zeitintervall vom Betätigen des Schalters am Sender bis zur Reaktion am Decoder) beträgt 0,5 s für alle Kanäle.
  • Selbstverständlich können auch mehrere Kanäle gleichzeitig eingeschaltet sein oder mehrere Schalter gleichzeitig betätigt werden.

Einbau im Sender

Der mechanische Einbau des Encoders in das Sendergehäuse sowie der Anschluss entspricht dem in der Bedienungsanleitung zum Sender beschriebenen Ablauf für den Einbau der Multi-Switch Module.

Die Abstände der Schalter sind so bemessen, dass die Encoderplatine in die entsprechenden Bohrungen des Senders passt. Der Encoder wird mit den beiliegenden Muttern und Zahnkränzen so im Sender befestigt, dass die Schaltergewinde bündig mit der Oberfläche abschließen.

Anschluss an die Sender-Hauptplatine

Achtung

Bitte achten Sie beim Anschluss unbedingt auf die richtige Polung!

Das dreiadrige Kabel (gelb/rot/schwarz) wird mit dem 5-pol. Stecker auf eine der freien Funktionsbuchsen (Kanal 5 - 8) gesteckt. An den 5-pol. Funktionsbuchsen sind nur die beiden äußeren Pins und der mittlere Pin belegt.

  • rotes Kabel: Pluspol
  • gelbes Kabel: Geber-Spannung
  • schwarzes Kabel: Minuspol

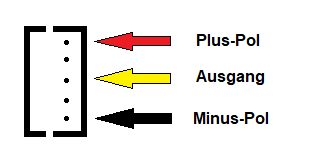

Das folgende Bild zeigt eine 5-polige Sender-Funktionsbuchse. Beachten Sie die Nut und die asymmetrische Anordnung der 5 Pins, um den Plus- und Minus-Pol zu unterscheiden.

Graupner Funktionsbuchse

Falls Sie mit der Polung unsicher sind, messen Sie bitte mit einem Voltmeter nach. Zwischen den beiden äußeren Pins der Funktionsbuchse liegt eine Spannung von 5 V an.

Sender-Einstellungen

Jeder 5-pol. Sender-Funktionsbuchse ist ein Kanal zugeordnet. Dieser Kanal muss beim Anschluss des MSCP2 Encoders mit den richtigen Parametern betrieben werden.

Bitte sehen Sie in dem Handbuch zu Ihrem Sender nach, wie der Sender in den Programmier-Modus gebracht wird und wie die Parameter eingestellt werden können.

Der MSCP2 Encoder funktioniert an einem Proportional-Kanal mit den Standardparametern:

  • Die Stellung für die Servomitte soll bei 1,5 ms liegen(Standardeinstellung).
  • Der Servoweg sollte mit symmetrisch +/- 100% in der Standardeinstellung belassen bzw. auf diesen Standardwert zurückgesetzt werden. Bei manchen Sendern (z.B. MC24, MC22) ist allerdings eine Servowegeinstellung von +/- 150% notwendig. Dies ist insbesondere dann der Fall, wenn zwar die gelbe LED am Decoder die Schalterbetätigung anzeigt, die Kanäle sich aber nicht schalten lassen (grüne LEDs leuchten nicht).
  • kein Servo-Reverse (lassen sich die Schaltkanäle zwar einschalten, aber nicht mehr ausschalten, ist Servo-Reverse falsch eingestellt).
  • keinerlei Mischer oder Mixerfunktionen (Achtung: auch bei Rücksetzen des Senders auf die Werkseinstellung bleiben u.U. Mischereinstellungen erhalten! Wählen Sie ein Standard-Funktionsprogramm ohne fertige Mischerfunktionen.)
  • der Kanal sollte nicht als Multiswitch-Kanal ausgewählt werden
  • kein Software-Nautic-Kanal (falls vom Sender unterstützt).

Je nach Sendertyp müssen noch weitere Einstellungen getroffen werden, etwa ein geeigneter Modelltyp (Schiff oder Auto). Bei manchen Sendern müssen im Menü "Gebereinstellungen" die Eingänge bzw. Funktionsbuchsen einem Geber (hier: Encoder) zugeordnet werden. Die Auswahl der Eingänge erfolgt durch den 3D Rotary Knopf durch Drehen im gedrückten Zustand. Die Geberzuordnung zwischen Eingang und Geber erfolgt nach Auswahl des Eingangs i.d.R. durch Bewegen des entsprechenden Bedienelements. Da ein angeschlossener MSCP2-Encoder keine Signale sendet, wird er bei der Zuordnung erst erkannt, wenn an einem der Schalter der Schaltzustand geändert wird.

Bitte beachten Sie, dass diese Parameter ggf. auch noch durch ein 2,4 GHz System beeinflusst werden können (z.B. Jetibox). Auch hier sollten die Standardeinstellungen für einen normalen Servo-Proportionalkanal vorgenommen werden.

Störung und Reparatur

Reparieren Sie das Modul nur, wenn Sie über ausreichende Fachkenntnisse verfügen. Falls Sie Ersatzteile oder Hilfe bei einer Reparatur benötigen, wenden Sie sich bitte an cp-elektronik.de.

Technische Daten

MSCP2 Encoder für Graupner Sender
Abmessungen 66 mm x 34 mm
Betriebsspannung 5 V
Latenzzeit 0,5 s
Gewicht 45 g
