8-Kanal Multiprop Encoder für F-14, FC-xx

Art.-Nr. MPE-F14

Bitte lesen Sie diese Anleitung vollständig und sorgfältig durch, bevor Sie das Modul in Betrieb nehmen.

Sicherheitshinweise

• Das Modul darf nicht an Netzspannung (230 V) betrieben werden. Es besteht Lebensgefahr!
• Das Modul ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
• Verwenden Sie das Modul nicht, wenn es beschädigt ist.
• Betreiben Sie das Modul nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub vorhanden sind.
• Durch Übertragungsfehler der Fernsteuerung oder durch Firmware-/Hardwarefehler im Modul können fehlerhafte Schaltfunktionen niemals vollständig ausgeschlossen werden. Betreiben Sie das Modul und Ihr Funktionsmodell stets so, dass durch solche Fehlschaltungen keine Gefährdung für Sie oder Dritte entstehen kann.

Bestimmungsgemäße Verwendung

Die bestimmungsgemäße Verwendung des Moduls ist die Steuerung eines 8-Kanal Multiprop Decoders über Kanal-Multiplexing. Der Anschluss des Moduls erfolgt an die Hauptplatine des Senders.

Produktbeschreibung

Für viele Zwecke im Funktionsmodellbau sind Servos unersetzlich oder einfach praktisch. Deshalb benötigt man häufig mehr Servos als Kanäle zur Verfügung stehen. Dann braucht man eine Kanalerweiterung, mit der mehrere Servos über einen Proportionalkanal der Fernlenkanlage gesteuert werden können (Multiprop-System). Anstelle von Servos können natürlich auch Fahrtregler oder andere elektronische Module angeschlossen werden.

Ein Multiprop-System besteht aus zwei Komponenten:

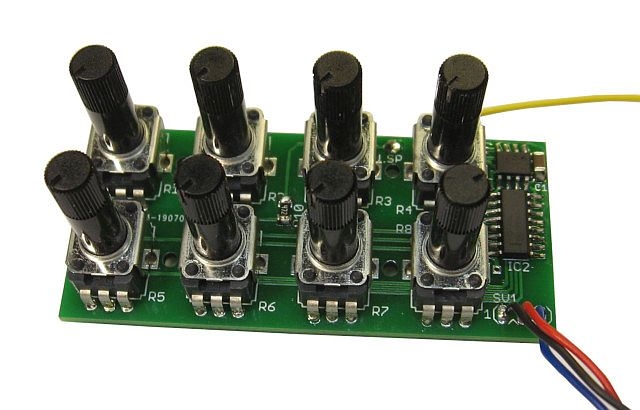

• Multiprop-Encoder (senderseitig) mit acht Potentiometern
• Multiprop-Decoder (empfängerseitig) zum Anschluss von acht Servos

Der 8-Kanal Multiprop-Encoder ist für Sender der F-Serie (F-14 7- und 8-Kanal Version und Sender der FC-Serie) entwickelt und getestet. Der Encoder funktioniert nur in der Betriebsart PPM und ist i.A. nicht kompatibel mit 2,4 GHz Modulen.

Folgende 2,4 GHz-Module werden unterstützt:

• Jeti Duplex 2,4 GHz (mit alter Firmware, höchstens Version 3.06)

In dieser Anleitung wird der Einbau in den Sender und die Bedienung des Encoders beschrieben.

Einbau in den Sender

Der mechanische Einbau des Encoders in das Sendergehäuse sowie der Anschluss entspricht dem in der Bedienungsanleitung zum Sender beschriebenen Ablauf für den Einbau der Multiprop Module.

Die Abstände der Potis sind so bemessen, dass die Encoderplatine in die entsprechenden Bohrungen des Senders passt. Zur Befestigung des Encoders wird die Leiterplatte mit den vier beiliegenden Schrauben am Montagerahmen des Optionsplatzes befestigt.

Anschluss an die Sender-Hauptplatine

Das ein-adrige gelbe Anschlusskabel wird auf den mittleren Stift eines der Anschlüsse 1,2 oder 3, die mit MULTI IN bezeichnet sind, aufgesteckt. Die beiden äußeren Pins bleiben frei!

Bitte beachten Sie folgende Kanalzuordnung (gilt hier exemplarisch für F-14 8-Kanal Sender):

MULTI IN Steckplatz	Kanal
1	8
2	7
3	6

Beispiel: wenn das gelbe Kabel des Encoders auf dem MULTI IN Steckplatz Nr. 1 steckt, muss der Multiswitch-Decoder am Empfänger auf Kanal 8 eingesteckt werden.

Bei anderen Sendertypen gelten u.U. andere Zuordnungen. Falls Sie hier unsicher sind, schlagen Sie bitte in ihrem Handbuch zum Sender nach.

Das 3-adrige Anschlusskabel (rot-blau-schwarz) kommt in die passende Buchse der Senderplatine, der mit MULTI OUT, to Multi Op, Multi BATT o.ä. beschriftet ist. Die Steckverbindung ist verpolungssicher und passt nur in einer Orientierung.

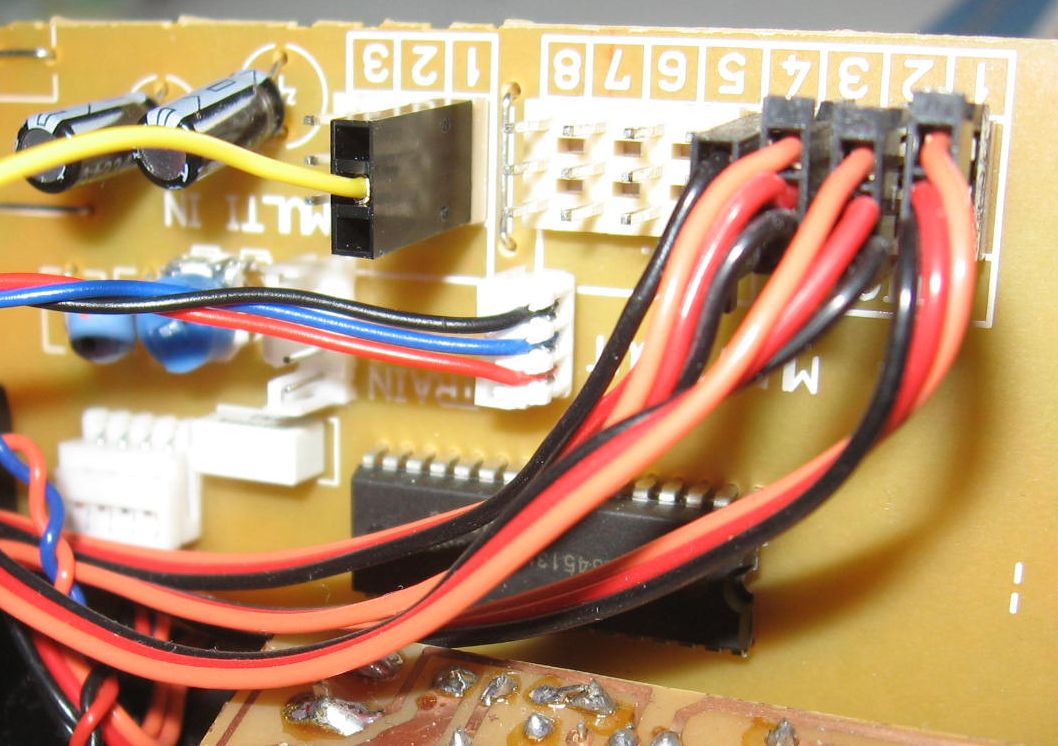

Anschluss des 3-adrigen Kabels im 8-Kanal Sender F-14

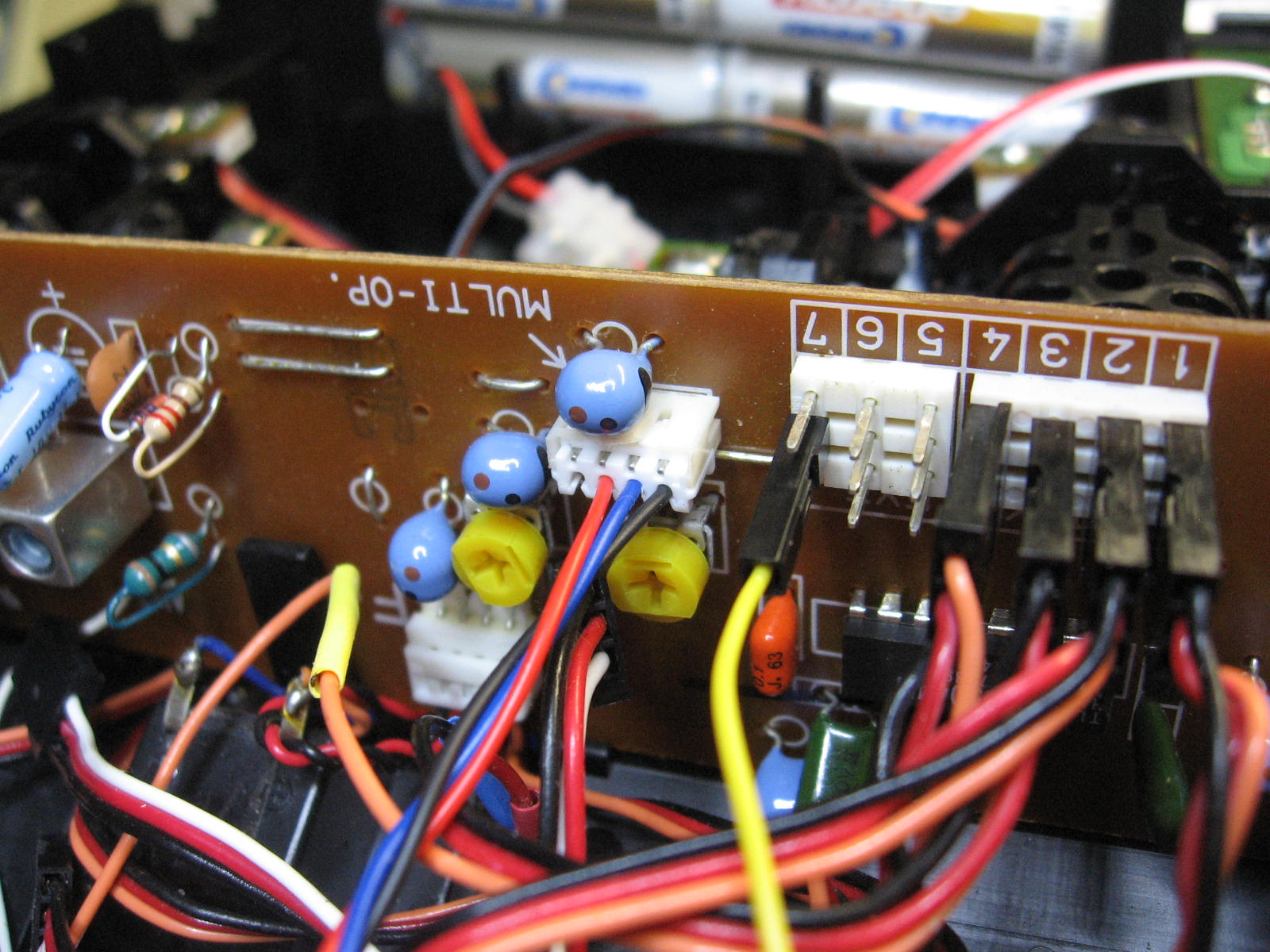

Anschluss des 3-adrigen Kabels im 7-Kanal Sender F-14

Bei den älteren 7-Kanal Sendertypen der F-14 ist kein Multi-Adapter (F 1561) notwendig!

Einstellungen bei Sendern der FC-Serie

Sender der FC-Serie müssen für die Verwendung des Encoders programmiert werden. Bitte sehen Sie auch hierzu im Handbuch zu ihrem Sender nach.

• FC-16: im Menü Multi müssen Kanal 7 oder 8 als Multiswitch Funktion programmiert werden. Der Kanal darf nicht mit anderen Steuergebern belegt sein und muss auf reverse programmiert werden. Der Steckplatz MULTI-IN 1 entspricht Kanal 8, MULTI-IN 2 Kanal 7.
• FC-18: Im Menü MULTI muss der entsprechende Steckplatz als Multi-Switch Kanal programmiert werden. Der Encoder funktioniert nur im PPM-Betrieb. Aus den Kanälen 5 bis 8 können max. zwei Kanäle ausgewählt werden.
• FC-28: im Menü MULTI muss ein beliebiger Kanal ausgewählt und als Funktionskanal programmiert werden. Es können max. zwei Kanäle ausgewählt werden.

Einstellungen Jeti Duplex 2,4 GHz

Exemplarisch werden in diesem Abschnitt die Einstellungen an Hand des Sender-Moduls Jeti Duplex 2,4 GHz TU2 EX und des Empfängers Jeti Duplex R6 EPC der Firma JETI gezeigt.

Sie benötigen die JETIBOX, um die erforderlichen Einstellungen vornehmen zu können. Die JETIBOX kann entweder direkt an den Empfänger angeschlossen werden oder mittels einer drahtlosen Verbindung über den Sender. Details entnehmen Sie bitte der Dokumentation zu ihrem Jeti-Modul.

Stellen Sie folgende Parameter ein:

Menü	Parameter	Wert
MeasureOrSetting -> MainSetting	Output Period	By Transmitter

Wählen Sie durch mehrmaliges Drücken der Taste Pfeil nach rechts denjenigen Empfänger-Ausgangskanal, an dem der Multiprop-Decoder am Empfänger angeschlossen ist. Der Empfänger-Ausgangskanal wird in der JETIBOX mit Y bezeichnet. In diesem Beispiel ist der Decoder am Empfänger auf Kanal 6 angeschlossen, wird in der JETIBOX also mit Y6 bezeichnet.

Durch mehrmaliges Drücken der Taste Pfeil nach unten gelangen Sie zum Punkt SetInChannel Y6. Bitte stellen Sie sicher, dass der zugeordnete Sender-Kanal mit dem Kanal übereinstimmt, auf dem das gelbe Kabel des Encoders steckt. Steckt der Encoder z.B. auf Stiftleiste Nr. 1, ist hier Ch8 auszuwählen.

Stellen Sie nun für den ausgewählten Kanal folgende Parameter ein:

Menü	Parameter	Wert
MeasureOrSetting -> Out Pin Set	Reverse A Y6	off
MeasureOrSetting -> Out Pin Set	Reverse B Y6	off
MeasureOrSetting -> Out Pin Set	ATV HighLimit Y6	2,20 ms
MeasureOrSetting -> Out Pin Set	ATV LowLimit Y6	0,80 ms

Reparatur

Führen Sie eine Reparatur nur durch, wenn Sie über ausreichende Fachkenntnisse verfügen. Falls Sie Ersatzteile oder Hilfe bei einer Reparatur benötigen, wenden Sie sich bitte an cp-elektronik.de.

Technische Daten

8K Multiprop Encoder
Abmessungen	66 mm x 30 mm
Gewicht	24 g
Betriebsspannung	5 V
geeignete Sendertypen:	F-14/FC-xx
kompatible Multiprop-Decoder	cp-elektronik Multiprop Decoder MPD-8 Futaba Multiprop Decoder 8042
