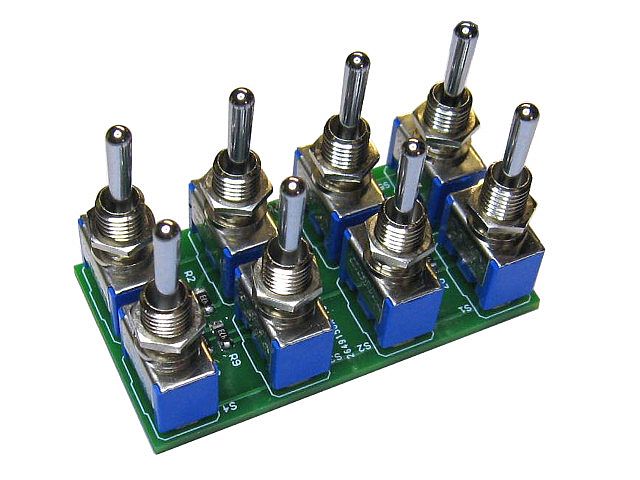

16-Kanal Multiswitch Encoder MSCP2 für F-14/FC-xx

Art.-Nr. MSCP2E-F

Bitte lesen Sie diese Anleitung vollständig und sorgfältig durch, bevor Sie das Modul in Betrieb nehmen.

Sicherheitshinweise

• Das Modul darf nicht an Netzspannung (230 V) betrieben werden. Es besteht Lebensgefahr!
• Das Modul ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
• Verwenden Sie das Modul nicht, wenn es beschädigt ist.
• Betreiben Sie das Modul nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub vorhanden sind.
• Durch Übertragungsfehler der Fernsteuerung oder durch Firmware-/Hardwarefehler im Modul können fehlerhafte Schaltfunktionen niemals vollständig ausgeschlossen werden. Betreiben Sie das Modul und Ihr Funktionsmodell stets so, dass durch solche Fehlschaltungen keine Gefährdung für Sie oder Dritte entstehen kann.

Bestimmungsgemäße Verwendung

Die bestimmungsgemäße Verwendung des Moduls ist die Steuerung eines 16-Kanal Multiswitch Decoders zur Steuerung von Funktionen in ferngesteuerten Modellen. Der Anschluss des Moduls erfolgt an die Hauptplatine des Senders.

Produktbeschreibung

Im RC-Funktionsmodellbau sind Schaltkanal-Erweiterungen fast unverzichtbar. Wenn neben den üblichen Funktionen für das Modell wie vorwärts/rückwärts, rechts/links noch eine Reihe von Sonderfunktionen geschaltet werden sollen (z.B. Hupe, Lichtsignale, Kräne, Winden, ...), kommt eine Fernlenkanlage mit den zur Verfügung stehenden Kanälen rasch an ihre Grenzen.

Eine Schaltkanal-Erweiterung (Multiswitch) ermöglicht es, über einen Proportionalkanal der Fernlenkanlage mehrere voneinander unabhängige Schaltfunktionen auszuführen.

Das Multiswitch-System besteht aus zwei Modulen:

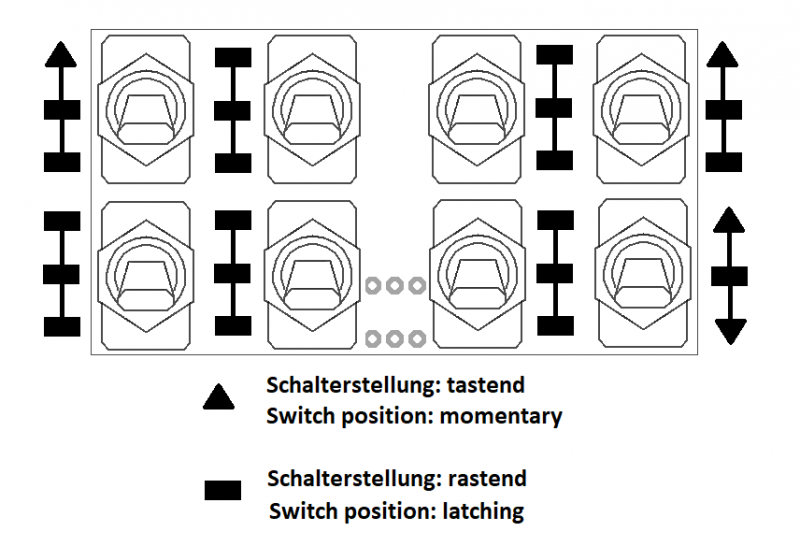

• dem Encoder mit acht Kippschaltern, der im Sender eingebaut wird
• dem Decoder, der am Empfänger angeschlossen wird und 16 Ausgänge für den Anschluss von Verbrauchern bietet

Kompatibilität

Der Encoder ist mit folgenden Sendertypen kompatibel:

• F-14 8-Kanal Version
• F-14 7-Kanal Version
• FC-16
• FC-16 Boat 'n Truck
• FC-18
• FC-28

Der Encoder ist nicht kompatibel mit folgenden Sendertypen:

• F-16

Auf der Empfängerseite wird einer der folgenden Decoder benötigt:

• 16K Multiswitch Decoder MSCP2, Art.-Nr. MSCP2D-16
• MSCP2 Konverter zum Anschluss anderer Decoder, Art.-Nr. MSCP2C

Das MSCP2 Übertragungsverfahren

Dieser Abschnitt ist etwas technischer und dient nur als Hintergrundinformation, Sie können daher diesen Abschnitt auch überspringen.

Um 16 Schaltkanäle über nur einen Proportional-Kanal der Fernsteuerung zu übertragen, müssen die Schaltinformationen im Sender kodiert und zum Empfänger übertragen werden. Die Kodierung ist Aufgabe des Multiswitch-Encoders. Um auf Empfängerseite die Informationen wieder richtig zuzuordnen, müssen die Informationen wieder decodiert werden, dies ist u.A. die Aufgabe des Multiswitch-Decoders.

Die seit Jahrzehnten bekannten "klassischen" Multiswitch-Systeme verwenden dazu ein sog. Multiplex-Verfahren, bei dem die Informationen aller Schaltkanäle zeitlich hintereinander übertragen werden. Zusätzlich wird ein Synchronisations-Signal erzeugt, das notwendig ist, damit der Decoder weiß, wann mit der Zählung wieder bei null begonnen werden muss. Damit lassen sich die empfangenen Informationen richtig zu den einzelnene Schaltkanälen zuordnen.

Die beliebten 2,4 GHz Anlagen arbeiten allerdings nach einem vollkommen anderen Prinzip und übermitteln die Daten in digitaler Form. Hier gibt es auch kein Synchronisations-Signal mehr. Daher funktionieren die "klassischen" Multiswitch-Systeme nicht mit diesen modernen Anlagen (von ganz wenigen Ausnahmen abgesehen).

Aus diesem Grund wurde das MSCP2-Übertragungsverfahren entwickelt, das auf einem asynchronen Protokoll aufbaut. Die Synchronisation muss nur für wenige Millisekunden, während der Übertragung eines Kanals (Kanal-Nummer und ein/aus Information) synchron sein. Daher funktioniert das MSCP2 Verfahren mit praktisch allen 2,4 GHz-Systemen und natürlich auch mit den klassischen Sendern im 35 MHz oder 40 MHz Frequenzbereich.

Das MSCP2-Verfahren hat folgende Vorteile:

• Geeignet für RC-Anlagen im 35/40 MHz-Band und für 2,4 GHz
• Es werden praktisch alle 2,4 GHz Umrüstsätze (T-FHSS, Corona, Jeti-Duplex, etc) unterstützt. Bei Jeti ist kein Downgrade der Empfänger Firmware mehr erforderlich.
• Die Encoder benötigen kein Sychronisationssignal, entsprechende Adapter und Anschlusskabel im Sender entfallen.
• Die Übertragung ist äußerst robust gegenüber Störungen.
• Die Latenzzeit (Zeitintervall vom Betätigen des Schalters am Sender bis zur Reaktion am Decoder) beträgt 0,5 s für alle Kanäle.
• Selbstverständlich können auch mehrere Kanäle gleichzeitig eingeschaltet sein oder mehrere Schalter gleichzeitig betätigt werden.

Einbau im Sender

Der mechanische Einbau des Encoders in das Sendergehäuse sowie der Anschluss entspricht dem in der Bedienungsanleitung zum Sender beschriebenen Ablauf für den Einbau der Multi-Switch Module.

Die Abstände der Schalter sind so bemessen, dass die Encoderplatine in die entsprechenden Bohrungen des Senders passt. Zur Befestigung des Encoders wird nur jeweils eine Mutter pro Schalter benötigt, die von außen auf das Schaltergewinde aufgeschraubt wird. Die weiteren Befestigungselemente wie Zahnkränze etc. werden nicht benötigt.

Anschluss an die Sender-Hauptplatine

Das ein-adrige gelbe Anschlusskabel wird auf den mittleren Stift eines der Anschlüsse 1,2 oder 3, die mit MULTI IN bezeichnet sind, aufgesteckt. Die beiden äußeren Pins bleiben frei!

Bitte beachten Sie folgende Kanalzuordnung (gilt hier exemplarisch für F-14 8-Kanal Sender):

MULTI IN Steckplatz	Kanal
1	8
2	7
3	6

Beispiel: wenn das gelbe Kabel des Encoders auf dem MULTI IN Steckplatz Nr. 1 steckt, muss der Multiswitch-Decoder am Empfänger auf Kanal 8 eingesteckt werden.

Bei anderen Sendertypen gelten u.U. andere Zuordnungen. Falls Sie hier unsicher sind, schlagen Sie bitte in ihrem Handbuch zum Sender nach.

Das 3-adrige Anschlusskabel (rot-blau-schwarz) kommt in die passende Buchse der Senderplatine, der mit MULTI OUT, to Multi Op, Multi BATT o.ä. beschriftet ist. Die Steckverbindung ist verpolungssicher und passt nur in einer Orientierung.

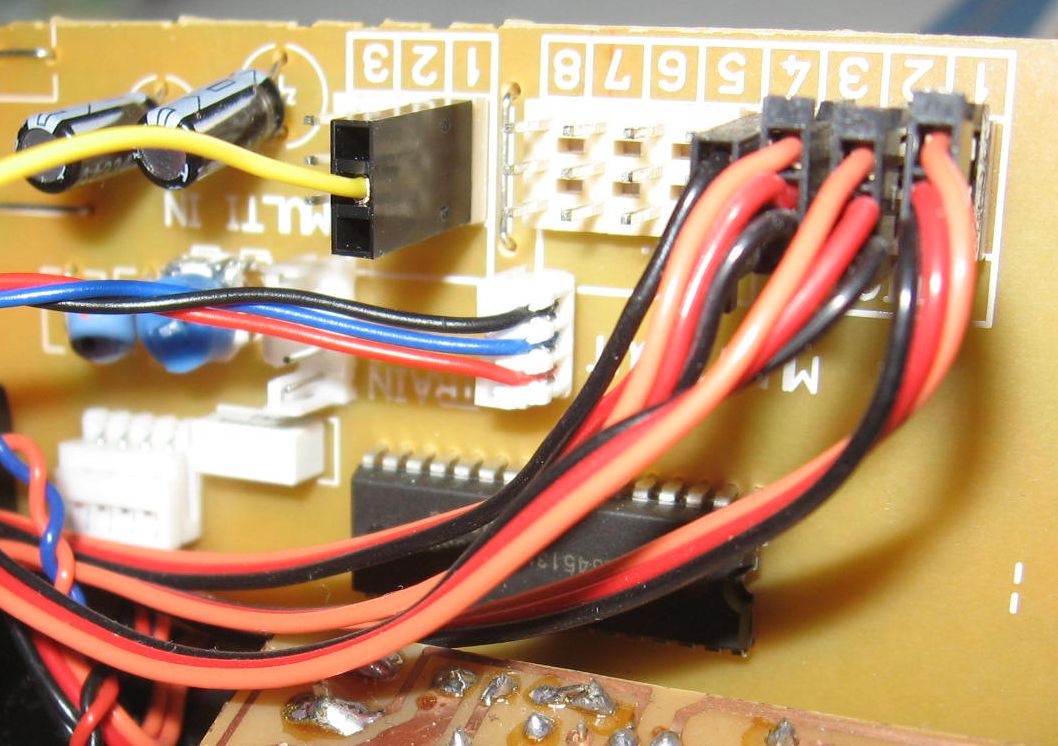

Anschluss des 3-adrigen Kabels im 8-Kanal Sender F-14

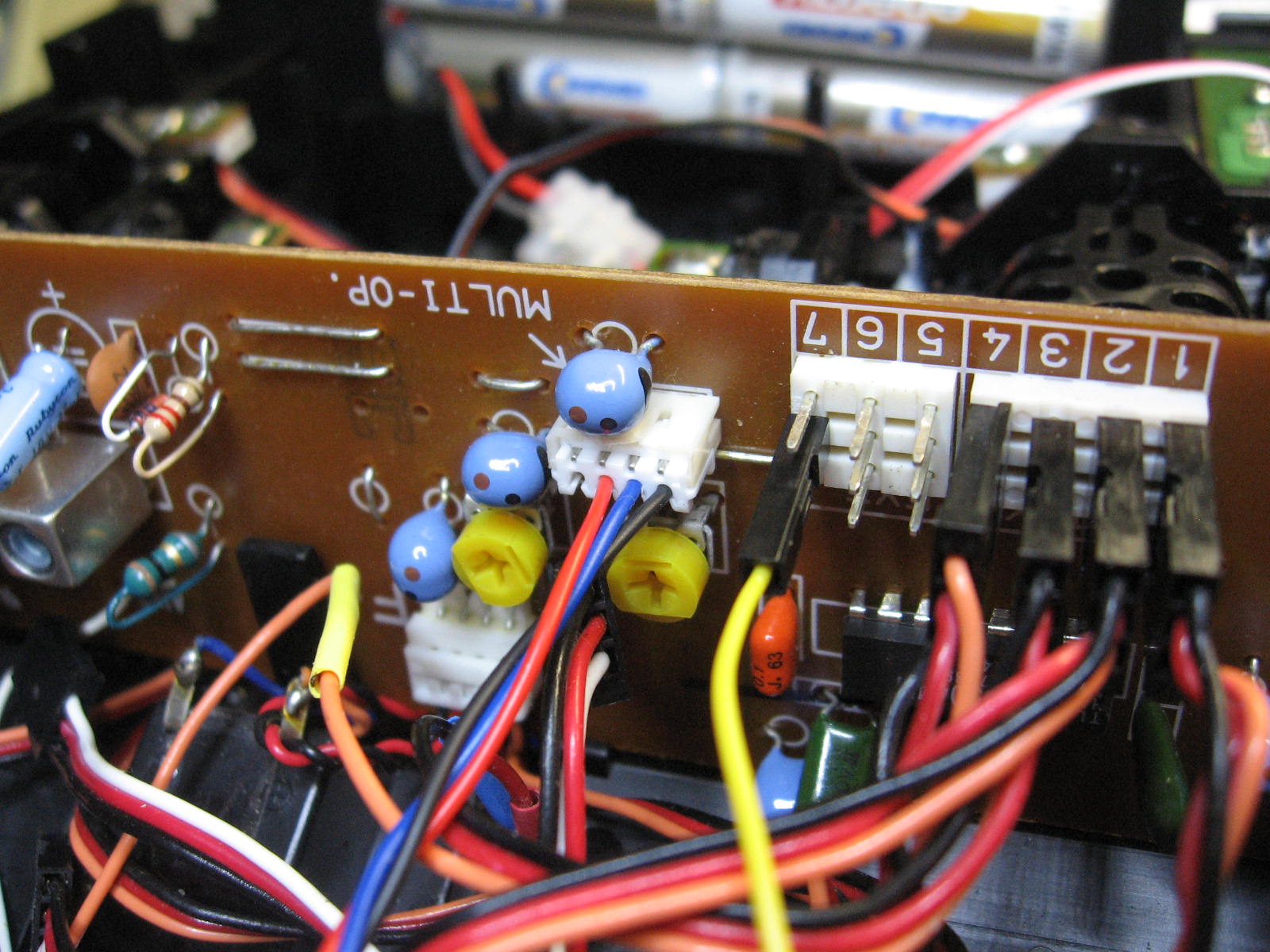

Anschluss des 3-adrigen Kabels im 7-Kanal Sender F-14

Bei den älteren 7-Kanal Sendertypen der F-14 ist kein Multi-Adapter (F 1561) notwendig!

Einstellungen bei Sendern der FC-Serie

Sender der FC-Serie ("Computer Sender") verfügen über vielfältige Einstellmöglichkeiten für jeden Kanal. Bitte sehen Sie hier im Handbuch zu Ihrem Sender nach.

MULTI-Kanal Option

Nur für die klassischen Multiswitch-Encoder muss hier der Übertragungskanal als MULTI bzw. Funktionskanal eingestellt werden. Das MSCP2-Verfahren benötigt aber keine gesonderte Behandlung, daher sollte der Encoder an einem normalen Servokanal betrieben werden.

Servo-Reverse Einstellung

Ist der Kanal auf Servo-Reverse gestellt, ergibt sich folgendes Fehlerbild: beim Einschalten eines Kanals bleibt dieser ausgeschaltet. Beim Ausschalten des Kanals wird dieser eingeschaltet. Betätigt man mehrere Schalter, sind schließlich alle Kanäle eingeschaltet und lassen sich nicht mehr ausschalten.

Anschluss weiterer Encoder

Je nach Sendertyp können bis zu drei Encoder im Sender eingebaut und betrieben werden.

Jeder Encoder besitzt zwei gleichberechtigte 3-pol. Anschlussbuchsen. Eine der Buchsen dient zum Anschluss an die Hauptplatine des Senders, die andere wird für den Anschluss eines weiteren Encoders benötigt.

Wird ein zweiter Encoder im Sender eingebaut, wird das 3-adrige Kabel dieses Encoders mit der anderen 3-pol. Buchse auf dem ersten Encoder verbunden. In gleicher Weise läßt sich auch noch ein dritter Encoder am zweiten anschließen.

Reparatur

Führen Sie eine Reparatur nur durch, wenn Sie über ausreichende Fachkenntnisse verfügen. Falls Sie Ersatzteile oder Hilfe bei einer Reparatur benötigen, wenden Sie sich bitte an cp-elektronik.de.

Technische Daten

16K Encoder MSCP2
Abmessungen	55 mm x 30 mm
Gewicht	42 g
Betriebsspannung	5 V
Latenzzeit	0,5 s
Übertragungsprotokoll	MSCP2
geeignete Sendertypen:	F-14/FC-xx

Kontakt

Claus Poltermann
Plankensteinweg 2
85435 Erding
Tel.: 08122 868 27 99
Web: https://cp-elektronik.de
e-Mail: info@cp-elektronik.de

Entsorgung

Elektro- und Elektronikgeräte, die unter das ElektroG fallen dürfen nicht über den Restmüll entsorgt werden, sondern können kostenlos bei den kommunalen Sammelstellen (z.B. Wertstoffhöfen) abgegeben werden.
