Blinklicht/Funkellicht
Art.-Nr. BLM
Bitte lesen Sie diese Anleitung vollständig und sorgfältig durch, bevor Sie das Modul in Betrieb nehmen.
Sicherheitshinweise
- Das Modul darf nicht an Netzspannung (230 V) betrieben werden. Es besteht Lebensgefahr!
- Das Modul ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
- Verwenden Sie das Modul nicht, wenn es beschädigt ist.
- Betreiben Sie das Modul nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub vorhanden sind.
Bestimmungsgemäße Verwendung
Die bestimmungsgemäße Verwendung des Moduls ist das Ansteuern zweier Niederspannungs-Glühlampen oder LEDs im Bereich des RC-Modellbaus.

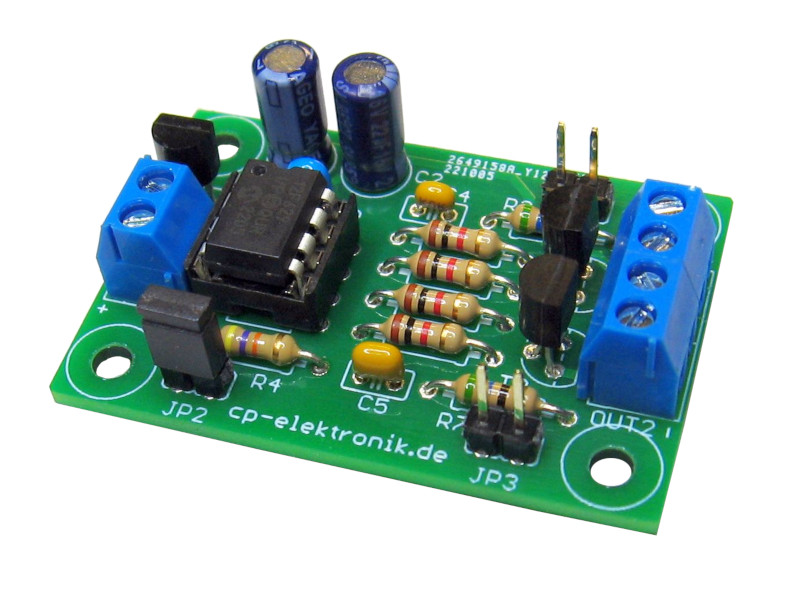

Produktbeschreibung
Das aus dem Straßenverkehr bekannte Blaulicht ist im Schiffsverkehr unter dem Namen Funkellicht bekannt. Die Frequenz beträgt 100 - 120 Lichtimpulse/Minute. Das klassische Rundumlicht besteht aus einer Lampe in einem sich drehenden Reflektor entsprechender Farbe (blau für Sonderrechte oder gelb zur Anzeige von Gefahren).
Das Modul simuliert ein klassisches Rundumlicht mit Hilfe eines Mikrocontrollers durch einen charakteristischen Helligkeitsverlauf. Bedingt durch die Form des Reflektors im Rundumlicht sieht der Beobachter keinen harten Lichtblitz, sondern die Helligkeit steigt innerhalb eines kurzen Zeitraums steil an, um dann schnell wieder abzunehmen. Diese Lösung ist einfach, wirkt aber dennoch realistisch. Da ein Mikrocontroller digitale Ausgänge hat, werden die gleitenden Helligkeitsübergänge durch Pulsweitenmodulation (PWM) erzeugt.
Zunehmend werden die Lichtblitze auch elektronisch erzeugt, mit vielfachen Varianten, z.B. als Doppelblitz, um noch auffälliger zu wirken. Durch Stecken bzw. Entfernen der Steckbrücke JP2 (Jumper) kann sowohl ein klassisches Rundumlicht als auch ein modernes Blinklicht mit Doppelblitz-Charakteristik simuliert werden.
Zwei Blinklichter haben in der Praxis nie exakt die gleiche Rotationsgeschwindigkeit, so dass beide mal gleichphasig und kurze Zeit später gegenphasig arbeiten. Das zweite Blinklicht muss daher eine leichte Zeitverschiebung gegenüber dem ersten haben, so dass sich ein realistischer Effekt ergibt.
Am Ausgang können sowohl LEDs als auch Glühlämpchen angeschlossen werden. Bei Anschluss von LEDs wird ein Konstantstrom von ca. 18 mA verwendet, um eine konstante Helligkeit der LEDs unabhängig von der Betriebsspannung und der Flussspannung der LEDs zu gewährleisten. Es können LEDs jeder Farbe direkt und ohne Vorwiderstand angeschlossen werden.
Bei Anschluss von Glühlämpchen kann die Konstantstromquelle durch Stecken der Jumper JP1 und JP3 deaktiviert werden, die Betriebsspannung muss dann der Spannung der Glühlämpchen entsprechen.

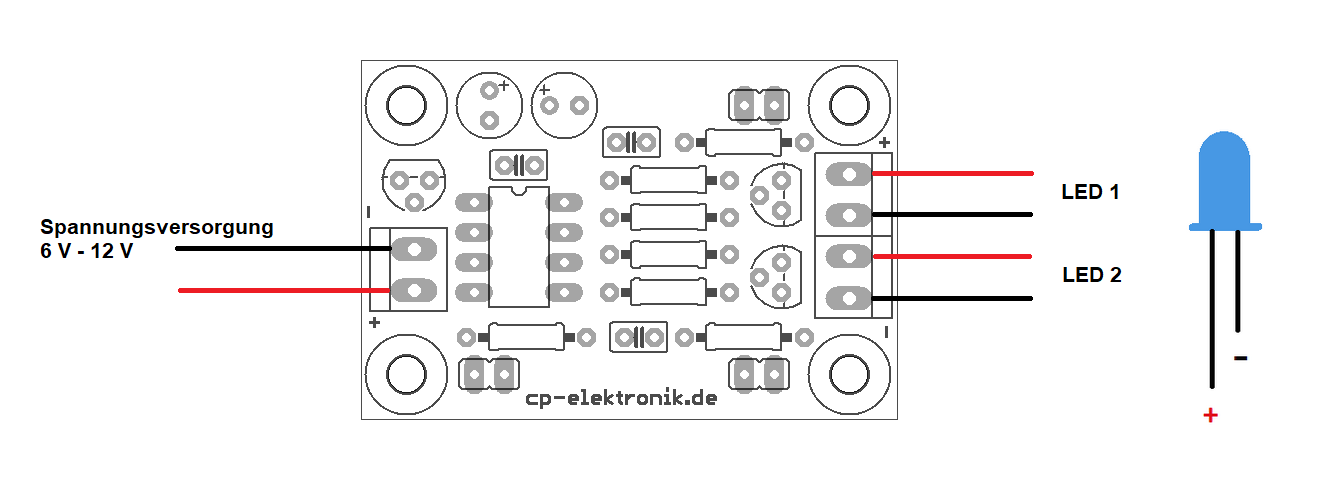

Anschluss
Über eine 2-pol. Schraubklemme wird das Modul mit einer Spannung von 6 V - 12 V versorgt.
Achtung
Bitte achten Sie beim Anschluss unbedingt auf die richtige Polung!
Die Spannungsversorgung kann über einen Multiswitch-Decoder oder ein Relaismodul ein- und ausgeschaltet werden.
Anschluss von LED
Das Modul besitzt eine interne Konstantstromquelle, so dass die Helligkeit der LED nicht von der Höhe der Versorgungsspannung abhängt. Es können LED jeder Farbe ohne Vorwiderstand angeschlossen werden. Die LED werden mit einem Strom von ca. 18 mA betrieben.
Achtung
Die Jumper JP1 bzw. JP3 dürfen beim Betrieb mit LED nicht gesteckt werden.
Die LED bzw. deren Anschlusskabel werden über je eine Schraubklemme an das Modul angeschlossen. Bitte unbedingt die Polung beachten: das längere der beiden Anschlussbeine der LED ist der Pluspol. Bei Verpolung leuchtet die LED nicht oder kann zerstört werden!
Anschluss von Glühlämpchen
Beim Anschluss von Glühlämpchen sind die Jumper JP1 bzw. JP3 zu stecken. Die interne Konstantstromquelle wird damit deaktiviert.
Betriebsspannung
Die Versorgungsspannung muss in diesem Fall mit der Betriebsspannung der Glühlämpchen übereinstimmen.
Der maximal zulässige Strom pro Lämpchen beträgt 400 mA.
Blinkmuster
Über den Jumper JP2 kann das Blinkmuster gewählt werden:
- JP2 offen: Simulation eines sich drehenden Reflektors durch exponentiellen Anstieg/Abfall der Intensität. (klassisches Rundumlicht)
- JP2 gesteckt: Doppelblitz (modernes Blink/Blitzlicht)
Zum Wechsel des Blinkmusters nach Stecken bzw. Entfernen des Jumpers das Modul kurz ausschalten.
Die Frequenz beträgt bei beiden Mustern ca. 1,7 Hz (ca. 100 Lichtimpulse pro Minute).
Montage im Modell
Warnung
Schützen Sie das Modul vor Feuchtigkeit und Spritzwasser. Durch Feuchtigkeit kann es zu Fehlfunktionen kommen.
Das Modul kann mit vier M3 Schrauben und Distanzhülsen auf einem Modulträger im Modell befestigt werden. Ein geeigneter Befestigungssatz ist bei cp-elektronik.de erhältlich (Art.-Nr. FIT 001).
Störung und Reparatur
Reparieren Sie das Modul nur, wenn Sie über ausreichende Fachkenntnisse verfügen. Falls Sie Ersatzteile oder Hilfe bei einer Reparatur benötigen, wenden Sie sich bitte an cp-elektronik.de.
Technische Daten
| Blinklicht/Funkellicht | |
|---|---|
| Abmessungen | 46 mm x 31 mm |
| Eingangsspannung | 5 V - 12 V |
| Konstantstrom LED | 18 mA |
| max. Ausgangsstrom | 400 mA |
| Gewicht | 7 g |
Kontakt
Claus Poltermann
Plankensteinweg 2
85435 Erding
Tel.: 08122 868 27 99
Web: https://cp-elektronik.de
e-Mail: info@cp-elektronik.de
Entsorgung
Elektro- und Elektronikgeräte, die unter das ElektroG fallen dürfen nicht über den Restmüll entsorgt werden, sondern können kostenlos bei den kommunalen Sammelstellen (z.B. Wertstoffhöfen) abgegeben werden.
