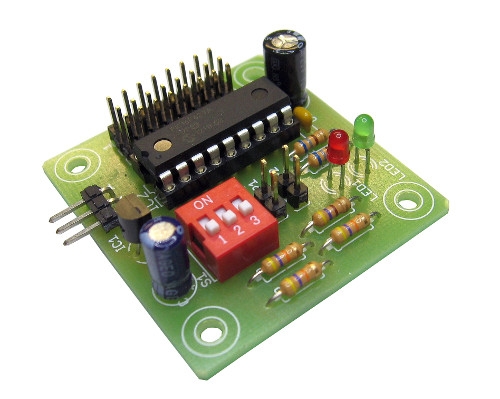

8-Kanal Multiprop Decoder

Art.-Nr. MPD-8

Bitte lesen Sie diese Anleitung vollständig und sorgfältig durch, bevor Sie das Modul in Betrieb nehmen.

Sicherheitshinweise

• Das Modul darf nicht an Netzspannung (230 V) betrieben werden. Es besteht Lebensgefahr!
• Das Modul ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
• Verwenden Sie das Modul nicht, wenn es beschädigt ist.
• Betreiben Sie das Modul nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub vorhanden sind.
• Durch Übertragungsfehler der Fernsteuerung oder durch Firmware-/Hardwarefehler im Modul können fehlerhafte Schaltfunktionen niemals vollständig ausgeschlossen werden. Betreiben Sie das Modul und Ihr Funktionsmodell stets so, dass durch solche Fehlschaltungen keine Gefährdung für Sie oder Dritte entstehen kann.

Bestimmungsgemäße Verwendung

Die bestimmungsgemäße Verwendung des Moduls ist das Ansteuern von Modellbau-Servos in RC-Funktionsmodellen in Verbindung mit einem passenden Encoder im Sender. Der Anschluss des Moduls erfolgt an einen Fernsteuerempfänger.

Produktbeschreibung

Der Multiprop-Decoder wird am Fernsteuerempfänger angeschlossen und steuert über einen Proportionalkanal der Fernsteuerung bis zu acht Servos. Voraussetzung für den Betrieb ist ein passender Multiprop Encoder im Fernsteuersender:

• cp-elektronik Multiprop Encoder Art.-Nr. MPE-F14
• Futaba® Multi Prop Modul 1512

Der Decoder setzt voraus, dass der Sender im 35/40 MHz Band und in der Betriebsart PPM betrieben wird. Bitte beachten Sie, dass die meisten 2,4 GHz Fernsteueranlagen nicht unterstützt werden.

In der Betriebsart PPM kann das Modul an Stelle des robbe Multiprop Decoder 8042 eingesetzt werden.

Montage im Modell

Zur Montage im Modell wird die Leiterplatte mit vier Zylinderkopfschrauben an einem passenden Platz (geschützt vor Feuchtigkeit und Spritzwasser) befestigt. Kunststoff-Distanzhülsen sorgen für einen Abstand zwischen der Leiterplatte und dem Modulträger. Ein passender Befestigungssatz ist bei cp-elektronik.de erhältlich (Art.-Nr. FIT-001).

Das Modul wird mit einem 3-pol. Patchkabel (mit beidseitigem 3-pol. Stecker im 2,54 mm Rastermaß) wie ein Servo am Empfänger angeschlossen. Geeignete Patchkabel sind als Zubehör bei cp-elektronik.de erhältlich. Beachten Sie beim Aufstecken des 3-pol. Steckers am Modul die richtige Polung. Je nach verwendetem Anschlusskabel kann die Farbgebung abweichen:

System	Impuls	Pluspol	Minuspol
Graupner	orange	rot	braun
robbe/Futaba	weiß	rot	schwarz

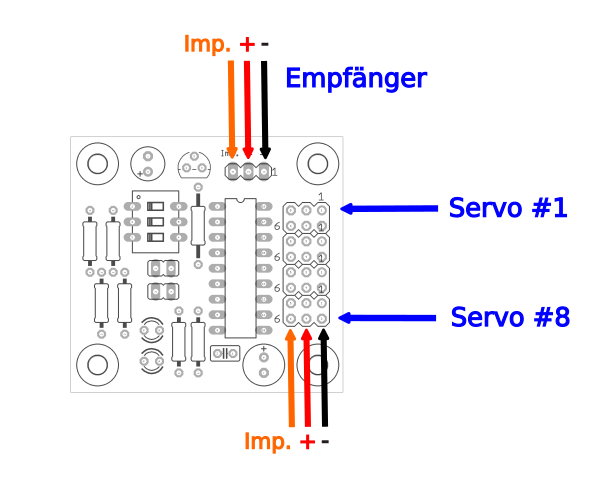

Anschluss

Alle angeschlossenen Servos werden direkt aus dem Empfänger über das Empfänger-Anschlusskabel versorgt. Achten Sie bei diesem Kabel bitte auf gute Verbindungsqualität und ausreichenden Kabelquerschnitt (0,25 mm² empfohlen).

Bedienung

Nach dem Einschalten der Spannungsversorgung des Decoders blinkt die grüne LED ca. 5 Sekunden lang. Diese Wartezeit wurde eingeführt, um bei eine Synchronisation zwischen Empfänger und Sender abzuwarten, bevor der Decoder versucht, sich auf das Encodersignal zu synchronisieren. Dazu werden einige Sekunden lang die Impulse des Empfänger analysiert und die kleinste gemessenen Impulslänge wird als Synchronisationsimpuls verwendet.

Bedeutung der LED

Passen die Impulssequenzen in das erwartete Schema und konnte sich der Decoder erfolgreich mit dem Encoder im Sender synchronisieren, leuchtet die grüne LED.

Sind beide LEDs aus, werden zwar gültige Impulse empfangen, die Impulssequenz ermöglicht aber keine Synchronisierung (z.B. weil der Decoder nicht am richtigen Empfängerkanal angesteckt wurde).

Die Bedeutung der LEDs während des Setups wird im nächsten Abschnitt beschrieben.

Servo-Reverse Setup

Für jeden einzelnen der acht Servos kann eine Servo-Reverse Funktion aktiviert werden, falls die Drehrichtung des Servos nicht mit der erwarteten Drehrichtung am Poti des Encoders übereinstimmt. Dies erspart u.U. die Änderung der mechanischen Anlenkung im Modell. Die Servo-Reverse Funktion kann im Rahmen der Setup-Prozedur eingeschaltet werden und wird im nicht-flüchtigen Speicher des Mikrocontrollers gespeichert. Sie bleibt so auch nach dem Ausschalten der Spannungsversorgung erhalten. Die Funktion kann bei Bedarf durch nochmaliges Aktivieren wieder zurückgesetzt werden. Dieser Vorgang kann beliebig oft wiederholt werden.

Die Auswahl des Servos erfolgt über den 3-poligen DIP-Schalter. Das Vorgehen beim Servo-Reverse Setup ist wie folgt:

1. Empfänger ausschalten
2. JMP1 aufstecken
3. Empfänger einschalten. Die grüne LED blinkt im Sekundenrhythmus.
4. am 3-pol. DIP-Schalter einen der acht Servokanäle auswählen (s. Tabelle)
5. JMP2 aufstecken. Die Einstellung für den ausgewählten Kanal wird im Controller gespeichert, die grüne LED leuchtet für ca. 1 Sekunde.
6. Die rote LED blinkt, JMP2 wieder entfernen
7. einen weiteren Kanal auswählen und Vorgang wiederholen (Schritt 4.), oder die Spannungsversorgung abschalten.
8. Nach dem Ausschalten des Empfängers ca 10 Sekunden warten, dann JMP1 entfernen. Beim nächsten Einschalten ist die gespeicherte Konfiguration aktiv. Die Servo-Reverse-Funktion für einen Kanal wird wieder abgeschaltet, indem das Setup wie oben beschrieben für diesen Kanal nochmals durchgeführt wird.

Die folgende Tabelle zeigt die Zuordnung der DIP-Schalter zu den Servo-Anschlüssen:

DIP Schalter #1	DIP Schalter #2	DIP Schalter #3	Servo #
OFF	OFF	OFF	8
ON	OFF	OFF	7
OFF	ON	OFF	6
ON	ON	OFF	5
OFF	OFF	ON	4
ON	OFF	ON	3
OFF	ON	ON	2
ON	ON	ON	1

Störung und Reparatur

Ein dauerhaftes Aufleuchten der roten LED oder eine ausgeschaltete grüne LED signalisiert fehlerhafte Empfängerimpulse und deutet auf Empfangsstörungen oder einen ausgeschalteten Sender. Überprüfen Sie ggf. den richtigen Anschluss am Empfänger und den richtigen Anschluss des Servokabels.

Falls es sich um einen Sender der FC-Serie handelt, überprüfen Sie auch, ob am Sender die richtigen Parameter für den Multi-Kanal eingestellt sind (s. Handbuch zum Sender).

Reparieren Sie das Modul nur, wenn Sie über ausreichende Fachkenntnisse verfügen. Falls Sie Ersatzteile oder Hilfe bei einer Reparatur benötigen, wenden Sie sich bitte an cp-elektronik.de.

Technische Daten

8-Kanal Multiprop Decoder
Abmessungen	45 mm x 42 mm
Gewicht o. Anschlusskabel	13 g
Ruhestromaufnahme (ohne Servos)	3 mA
Betriebsspannung (Empfänger)	4,8 V ... 7,2 V
Impulszeiten	1,0 ms ... 2,0 ms

Kontakt

Claus Poltermann
Plankensteinweg 2
85435 Erding
Tel.: 08122 868 27 99
Web: https://cp-elektronik.de
e-Mail: info@cp-elektronik.de

Entsorgung

Elektro- und Elektronikgeräte, die unter das ElektroG fallen dürfen nicht über den Restmüll entsorgt werden, sondern können kostenlos bei den kommunalen Sammelstellen (z.B. Wertstoffhöfen) abgegeben werden.
