Morse-Modul
Art.-Nr. LLM
Bitte lesen Sie diese Anleitung vollständig und sorgfältig durch, bevor Sie das Modul in Betrieb nehmen.
Sicherheitshinweise
- Das Modul darf nicht an Netzspannung (230 V) betrieben werden. Es besteht Lebensgefahr!
- Das Modul ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
- Verwenden Sie das Modul nicht, wenn es beschädigt ist.
- Betreiben Sie das Modul nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub vorhanden sind.
Bestimmungsgemäße Verwendung
Die bestimmungsgemäße Verwendung des Moduls ist das Ansteuern zweier Niederspannungs-Glühlampen oder LEDs im Bereich des RC-Modellbaus.
Produktbeschreibung

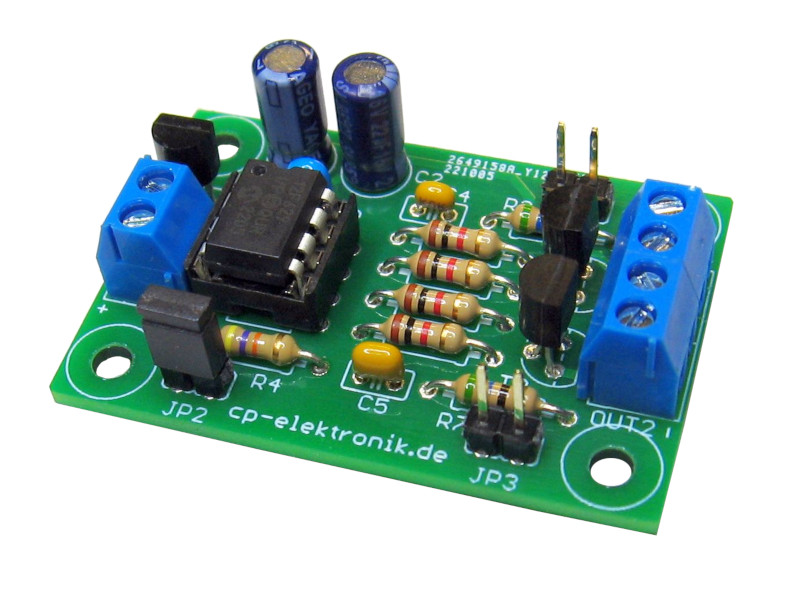

Das Modul dient zum Ansteuern zweier LED oder Niederspannungs-Glühlampen. Es verfügt über eine integrierte Konstantstromquelle mit 18 mA, angeschlossene LED benötigen keinen Vorwiderstand und leuchten unabhängig von Schwankungen der Betriebsspannung gleichmäßig hell. Bei Verwendung von Niederspannungs-Glühlampen kann die Konstantstromquelle überbrückt werden.
Mit dem Jumper JP2 (kleine Steckbrücke) kann wahlweise ein Dauerlicht (Jumper offen) oder eine Morsenachricht erzeugt werden (Jumper gesteckt). Dadurch läßt sich ein am Modell angebrachter Scheinwerfer sowohl zur Beleuchtung als auch zum Lichtmorsen verwenden. Die Umschaltung kann auch ferngesteuert über eine externe Schaltfunktion ausgeführt werden.
Die optische Nachrichtenübermittlung über ein Rundumlicht oder einen Scheinwerfer mit Hilfe des Morsecodes dürfte vor allem für die Anhänger der grauen Flotte interessant sein.
Bei Anschluss von Glühlämpchen kann die Konstantstromquelle durch Stecken der Jumper JP1 und JP3 deaktiviert werden, die Betriebsspannung muss dann der Spannung der Glühlämpchen entsprechen.
Um realistische Morsezeichen zu signalisieren genügt es nun nicht, irgendwelche Blinksignale zu erzeugen, sondern es soll wirklich eine Nachricht im Morsecode übermittelt werden unter Verwendung des beim Lichtmorsen charakteristischen Timings.
Der Morsecode besteht aus den drei Symbolen kurzes Signal ("Dit", "."), langes Signal ("Dah", "-") und unterschiedlich langen Pausen zwischen den einzelnen Zeichen, Buchstaben und Wörtern.
Die Länge eines Dit bestimmt die Übertragungsgeschwindigkeit. Ein Dit ist die Basis-Zeiteinheit, denn ein Dah ist so lang wie drei Dit, die Pause zwischen zwei Symbolen ist ein Dit lang, die Pause zwischen zwei Buchstaben beträgt ebenfalls drei Dit. Die Pause zwischen zwei Worten beträgt sieben Dit.
Da die Buchstaben mit unterschiedlich vielen Symbolen codiert sind, gibt es keine einheitliche Übertragungszeit für einen Buchstaben. Als Mittelwert hat man sich auf die Übertragungszeit des Wortes "PARIS" geeinigt, es besteht aus kurzen und langen Buchstaben. Beim Lichtmorsen auf See beträgt die Übertragungsrate ca. 40 Buchstaben (oder acht Wörter) pro Minute, ein Dit dauert etwa 150 ms.
Die Firmware für den Mikrocontroller implementiert dieses Timing. Es wird die Nachricht "IN KIELLINIE FOLGEN" mit einer Pause von 15 s in einer Endlosschleife signalisiert.
Anschluss

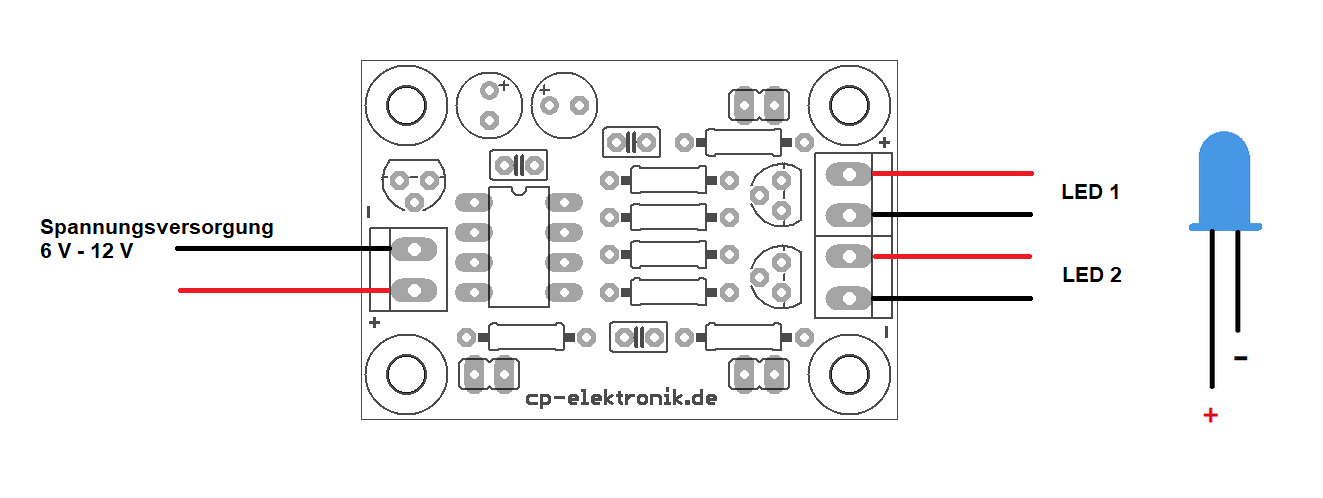

Über eine 2-pol. Schraubklemme wird das Modul mit einer Spannung von 6 V - 12 V versorgt.
Achtung
Bitte achten Sie beim Anschluss unbedingt auf die richtige Polung!
Die Spannungsversorgung kann über einen Multiswitch-Decoder oder ein Relaismodul ein- und ausgeschaltet werden.
Anschluss von LED
Das Modul besitzt eine interne Konstantstromquelle, so dass die Helligkeit der LED nicht von der Höhe der Versorgungsspannung abhängt. Es können LED jeder Farbe ohne Vorwiderstand angeschlossen werden. Die LED werden mit einem Strom von ca. 18 mA betrieben.
Achtung
Die Jumper JP1 bzw. JP3 dürfen beim Betrieb mit LED nicht gesteckt werden.
Die LED bzw. deren Anschlusskabel werden über je eine Schraubklemme an das Modul angeschlossen. Bitte unbedingt die Polung beachten: das längere der beiden Anschlussbeine der LED ist der Pluspol. Bei Verpolung leuchtet die LED nicht oder kann zerstört werden!
Anschluss von Glühlämpchen
Beim Anschluss von Glühlämpchen sind die Jumper JP1 bzw. JP3 zu stecken. Die interne Konstantstromquelle wird damit deaktiviert.
Betriebsspannung
Die Versorgungsspannung muss in diesem Fall mit der Betriebsspannung der Glühlämpchen übereinstimmen.
Der maximal zulässige Strom pro Lämpchen beträgt 400 mA.
Dauerlicht oder Morsecode
Über den Jumper JP2 kann die Funktion des Moduls ausgewählt werden:
- JP2 offen: Dauerlicht (Scheinwerfer)
- JP2 gesteckt: Morsecode Nachricht
Soll die Funktionsumschaltung ferngesteuert erfolgen, wird der Einsatz eines Kleinrelais empfohlen, das über eine Schaltfunktion aktiviert wird.
Montage im Modell
Warnung
Schützen Sie das Modul vor Feuchtigkeit und Spritzwasser. Durch Feuchtigkeit kann es zu Fehlfunktionen kommen.
Das Modul kann mit vier M3 Schrauben und Distanzhülsen auf einem Modulträger im Modell befestigt werden. Ein geeigneter Befestigungssatz ist bei cp-elektronik.de erhältlich (Art.-Nr. FIT-001).
Störung und Reparatur
Reparieren Sie das Modul nur, wenn Sie über ausreichende Fachkenntnisse verfügen. Falls Sie Ersatzteile oder Hilfe bei einer Reparatur benötigen, wenden Sie sich bitte an cp-elektronik.de.
Technische Daten
| Blinklicht/Funkellicht | |
|---|---|
| Abmessungen | 46 mm x 31 mm |
| Eingangsspannung | 5 V - 12 V |
| Konstantstrom LED | 18 mA |
| max. Ausgangsstrom | 400 mA |
| Gewicht | 7 g |
