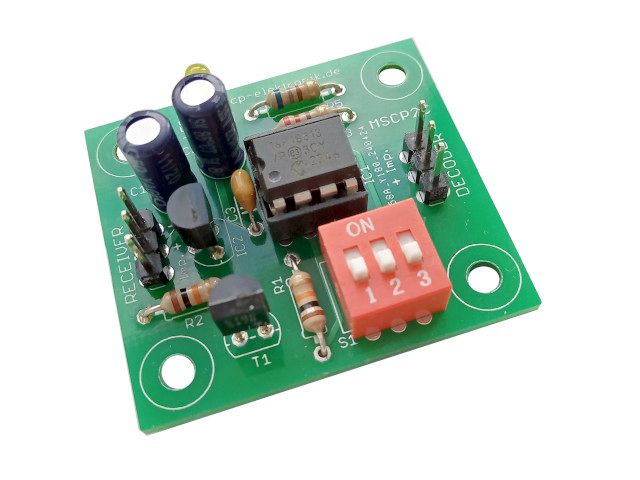

16-Kanal MSCP2 Multiswitch Konverter
Art.-Nr. MSCP2C
Bitte lesen Sie diese Anleitung vollständig und sorgfältig durch, bevor Sie das Modul in Betrieb nehmen.
Sicherheitshinweise
- Das Modul darf nicht an Netzspannung (230 V) betrieben werden. Es besteht Lebensgefahr!
- Das Modul ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
- Verwenden Sie das Modul nicht, wenn es beschädigt ist.
- Betreiben Sie das Modul nicht in einer Umgebung, in der brennbare Gase, Dämpfe oder Staub vorhanden sind.
- Durch Übertragungsfehler der Fernsteuerung oder durch Firmware-/Hardwarefehler im Modul können fehlerhafte Schaltfunktionen niemals vollständig ausgeschlossen werden. Betreiben Sie das Modul und Ihr Funktionsmodell stets so, dass durch solche Fehlschaltungen keine Gefährdung für Sie oder Dritte entstehen kann.
Bestimmungsgemäße Verwendung
Die bestimmungsgemäße Verwendung des Moduls ist die Ansteuerung eines 16-Kanal Multiswitch-Decoders in batteriebetriebenen, ferngesteuerten Schiffs- oder Truck-Modellen.
Produktbeschreibung
Dieses kleine Konverter-Modul wird am Empfänger auf einem Multiswitch-Kanal angeschlossen und erwartet einen MSCP2-Encoder auf Senderseite.
Das Protokoll der Ausgangsseite ist über einen DIP-Switch einstellbar:
- synchrones cp-elektronik-Protokoll, für cp-elektronik Decoder MSD16-V2
- Graupner-Multiswitch-Protokoll, z. B. für Nautic Expert Best.-Nr. 4159
- robbe/Futaba-Multiswitch-Protokoll, z. B. für robbe Decoder Best.-Nr. 8396
So können bei Verwendung eines MSCP2-Encoders im Sender auch ältere Multiswitch-Module von Graupner oder Futaba mit einer 2,4-GHz-Anlage weiter betrieben werden. Auch der Anschluss eines Beier-Soundmoduls ist möglich. Die Latenzzeiten beider Protokolle addieren sich. Je nach Ausgangsprotokoll dauert es ca. 0,7 bis 0,9 Sekunden vom Betätigen eines Schalters am Encoder bis zur Reaktion am Modell.
Anschluss
Achtung
Bitte achten Sie beim Anschluss auf die richtige Polung!
Am Anschluss "RECEIVER" wird das Modul mit dem Empfänger der Fernsteuerung verbunden. Dieser wird an den Kanal angeschlossen, der im Sender dem MSCP2-Encoder zugewiesen ist.
Am Anschluss "DECODER" wird der Multiswitch-Decoder angeschlossen.
Zur Verbindung kann jeweils ein 3-pol. Servo-Patchkabel verwendet werden.
Info
Die Lage von Pluspol, Minuspol und Impulsleitung ist auf der Leiterplatte gekennzeichnet. Je nach Anschlusskabel ist der Minuspol schwarz oder braun, die Impulsleitung ist weiß oder orange. Der Pluspol ist immer rot.
Die Spannung am Eingang (Empfänger) wird an den Ausgang durchgeschleift und versorgt den angeschlossenen Decoder.
Achtung
Bitte beachten Sie die maximale Versorgungsspannung des Decoders
Montage im Modell
Warnung
Schützen Sie das Modul vor Feuchtigkeit und Spritzwasser. Durch Feuchtigkeit kann es zu Fehlfunktionen kommen.
Das Modul kann mit vier M3 Schrauben und Distanzhülsen auf einem Modulträger im Modell befestigt werden. Ein geeigneter Befestigungssatz ist bei cp-elektronik.de erhältlich (Art.-Nr. FIT-001).
Wahl des Multiswitch-Protokolls
| Multiswitch-Protokoll | Schalter #1 | Schalter #2 | Schalter #3 |
|---|---|---|---|
| cp-elektronik | OFF | OFF | OFF |
| robbe/Futaba | OFF | OFF | ON |
| Graupner | OFF | ON | OFF |
Bedeutung der LED
Während der Verarbeitung der Impulse des MSCP2-Protokolls bei einer Schalterbetätigung am Encoder leuchtet die gelbe LED für 0,5 s auf.
Störung und Reparatur
Reparieren Sie das Modul nur, wenn Sie über ausreichende Fachkenntnisse verfügen. Falls Sie Ersatzteile oder Hilfe bei einer Reparatur benötigen, wenden Sie sich bitte an cp-elektronik.de.
Technische Daten
| MSCP2 Konverter | |
|---|---|
| Abmessungen | 40 mm x 35 mm |
| Eingangsspannung | 4,8 V - 8,4 V |
| Gewicht | 7 g |
Kontakt
Claus Poltermann
Plankensteinweg 2
85435 Erding
Tel.: 08122 868 27 99
Web: https://cp-elektronik.de
E-Mail: info@cp-elektronik.de
Entsorgung
Elektro- und Elektronikgeräte, die unter das ElektroG fallen, dürfen nicht über den Restmüll entsorgt werden, sondern können kostenlos bei den kommunalen Sammelstellen (z. B. Wertstoffhöfen) abgegeben werden.
