16-Kanal Multiswitch Encoder für F-14/FC-xx

Art.-Nr. MSE-F14

Bitte lesen Sie diese Anleitung vollständig und sorgfältig durch, bevor Sie das Modul in Betrieb nehmen.

Sicherheitshinweise

• Das Modul darf nicht an Netzspannung (230 V) betrieben werden. Es besteht Lebensgefahr!
• Das Modul ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
• Verwenden Sie das Modul nicht, wenn es beschädigt ist.
• Betreiben Sie das Modul nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub vorhanden sind.
• Durch Übertragungsfehler der Fernsteuerung oder durch Firmware-/Hardwarefehler im Modul können fehlerhafte Schaltfunktionen niemals vollständig ausgeschlossen werden. Betreiben Sie das Modul und Ihr Funktionsmodell stets so, dass durch solche Fehlschaltungen keine Gefährdung für Sie oder Dritte entstehen kann.

Bestimmungsgemäße Verwendung

Die bestimmungsgemäße Verwendung des Moduls ist die Steuerung eines 16-Kanal Multiswitch Decoders zur Steuerung von Funktionen in ferngesteuerten Modellen. Der Anschluss des Moduls erfolgt an die Hauptplatine des Senders.

Produktbeschreibung

Im RC-Funktionsmodellbau sind Schaltkanal-Erweiterungen fast unverzichtbar. Wenn neben den üblichen Funktionen für das Modell wie vorwärts/rückwärts, rechts/links noch eine Reihe von Sonderfunktionen geschaltet werden sollen (z.B. Hupe, Lichtsignale, Kräne, Winden, ...), kommt eine Fernlenkanlage mit den zur Verfügung stehenden Kanälen rasch an ihre Grenzen.

Eine Schaltkanal-Erweiterung (Multiswitch) ermöglicht es, über einen Proportionalkanal der Fernlenkanlage mehrere voneinander unabhängige Schaltfunktionen auszuführen.

Das Multiswitch-System besteht aus zwei Modulen:

• dem Encoder mit acht Kippschaltern, der im Sender eingebaut wird
• dem Decoder, der am Empfänger angeschlossen wird und 16 Ausgänge für den Anschluss von Verbrauchern bietet

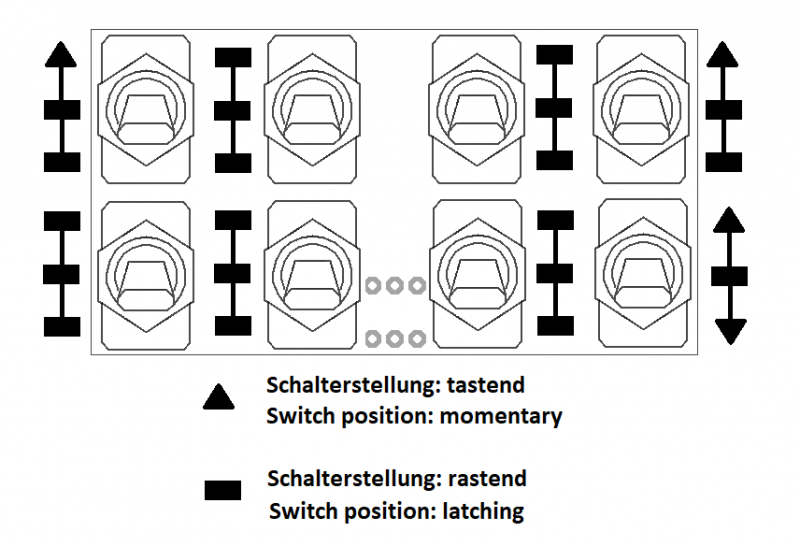

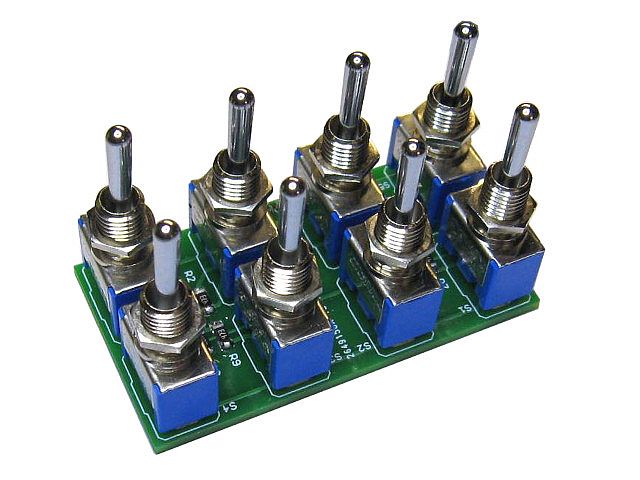

Der Encoder ist mit acht leichtgängigen Kippschaltern hoher Qualität ausgestattet:

• 5 Schalter sind beidseitig rastend
• 2 Schalter sind einseitig rastend/tastend
• 1 Schalter ist beidseitig tastend

Kompatibilität

Der Encoder ist mit folgenden Sendertypen kompatibel:

• F-14 8-Kanal Version
• F-14 7-Kanal Version
• FC-16
• FC-16 Boat 'n Truck
• FC-18
• FC-28

Der Encoder ist nicht kompatibel mit folgenden Sendertypen:

• F-16

Auf der Empfängerseite wird einer der folgenden Decoder benötigt:

• 16K Multiswitch Decoder, Art.-Nr. MSD16-V2
• integrierter Decoder im cp-elektronik Soundmodul
• Beier Soundmodul (im Soundteacher "Mergen"/cp-elektronik Protokoll einstellen)

Der Encoder ist nicht kompatibel mit folgenden Decodern:

• Futaba Multiswitch Decoder 8369 oder 8085
• cp-elektronik MSCP2 16-Kanal Decoder, Art.-Nr. MSCP2D-16

Einbau im Sender

Der mechanische Einbau des Encoders in das Sendergehäuse sowie der Anschluss entspricht dem in der Bedienungsanleitung zum Sender beschriebenen Ablauf für den Einbau der Multi-Switch Module.

Die Abstände der Schalter sind so bemessen, dass die Encoderplatine in die entsprechenden Bohrungen des Senders passt. Zur Befestigung des Encoders wird nur jeweils eine Mutter pro Schalter benötigt, die von außen auf das Schaltergewinde aufgeschraubt wird. Die weiteren Befestigungselemente wie Zahnkränze etc. werden nicht benötigt.

Anschluss an die Sender-Hauptplatine

Das ein-adrige gelbe Anschlusskabel wird auf den mittleren Stift eines der Anschlüsse 1,2 oder 3, die mit MULTI IN bezeichnet sind, aufgesteckt. Die beiden äußeren Pins bleiben frei!

Bitte beachten Sie folgende Kanalzuordnung (gilt hier exemplarisch für F-14 8-Kanal Sender):

MULTI IN Steckplatz	Kanal
1	8
2	7
3	6

Beispiel: wenn das gelbe Kabel des Encoders auf dem MULTI IN Steckplatz Nr. 1 steckt, muss der Multiswitch-Decoder am Empfänger auf Kanal 8 eingesteckt werden.

Bei anderen Sendertypen gelten u.U. andere Zuordnungen. Falls Sie hier unsicher sind, schlagen Sie bitte in ihrem Handbuch zum Sender nach.

Das 3-adrige Anschlusskabel (rot-blau-schwarz) kommt in die passende Buchse der Senderplatine, der mit MULTI OUT, to Multi Op, Multi BATT o.ä. beschriftet ist. Die Steckverbindung ist verpolungssicher und passt nur in einer Orientierung.

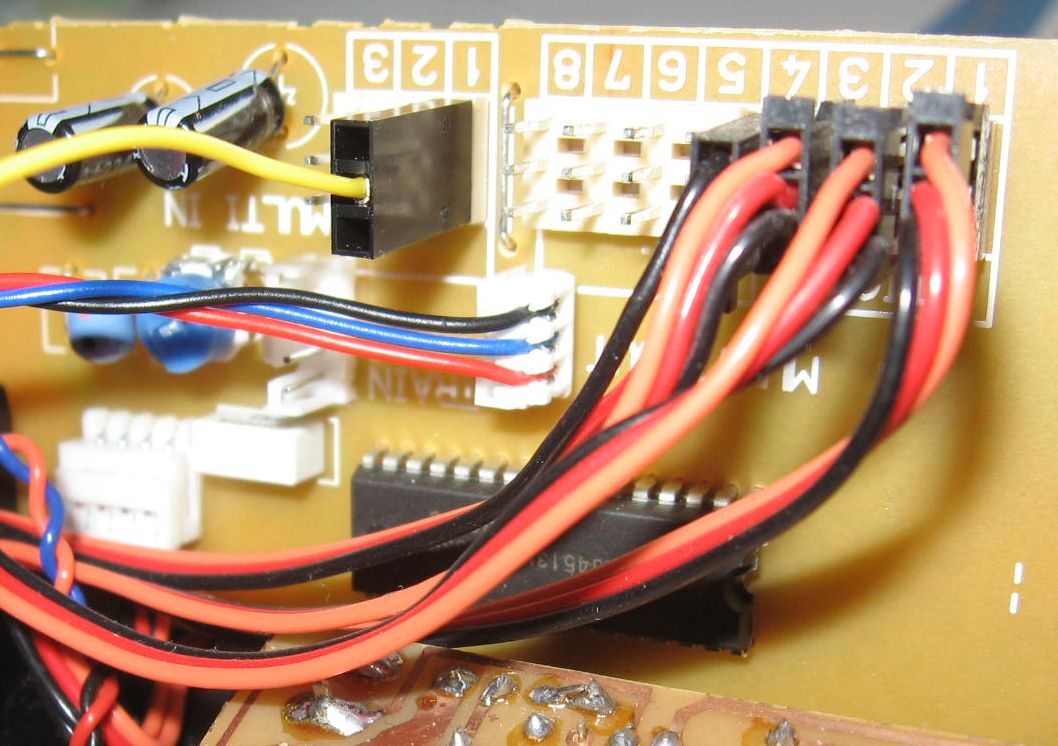

Anschluss des 3-adrigen Kabels im 8-Kanal Sender F-14

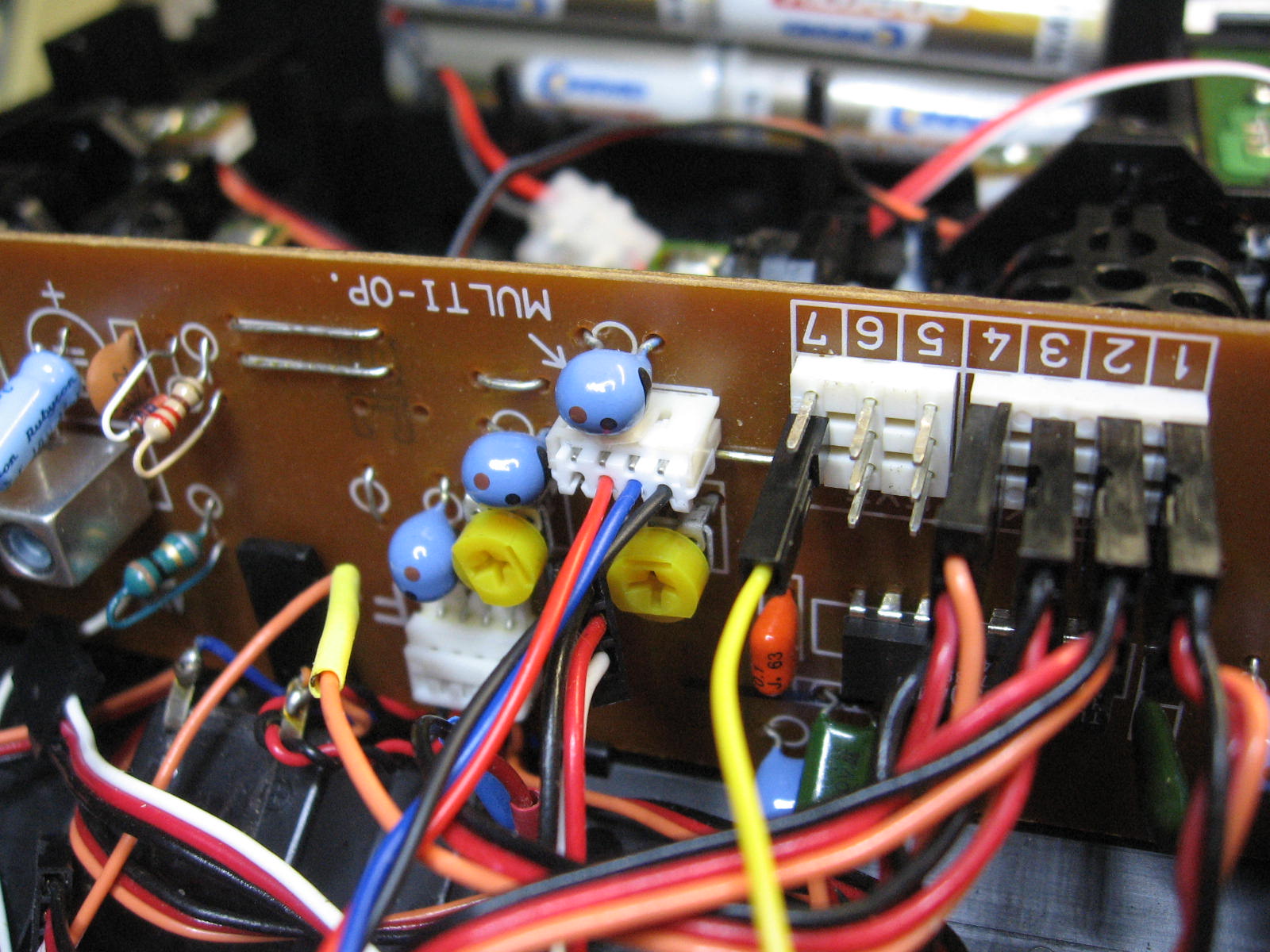

Anschluss des 3-adrigen Kabels im 7-Kanal Sender F-14

Bei den älteren 7-Kanal Sendertypen der F-14 ist kein Multi-Adapter (F 1561) notwendig!

Einstellungen bei Sendern der FC-Serie

Sender der FC-Serie müssen für die Verwendung des Encoders programmiert werden. Bitte sehen Sie auch hierzu im Handbuch zu ihrem Sender nach.

• FC-16: im Menü Multi müssen Kanal 7 oder 8 als Multiswitch Funktion programmiert werden. Der Kanal darf nicht mit anderen Steuergebern belegt sein und muss auf reverse programmiert werden. Der Steckplatz MULTI-IN 1 entspricht Kanal 8, MULTI-IN 2 Kanal 7.
• FC-18: Im Menü MULTI muss der entsprechende Steckplatz als Multi-Switch Kanal programmiert werden. Der Encoder funktioniert nur im PPM-Betrieb. Aus den Kanälen 5 bis 8 können max. zwei Kanäle ausgewählt werden.
• FC-28: im Menü MULTI muss ein beliebiger Kanal ausgewählt und als Funktionskanal programmiert werden. Es können max. zwei Kanäle ausgewählt werden.

Einstellungen Jeti Duplex 2,4 GHz

Exemplarisch werden in diesem Abschnitt die Einstellungen an Hand des Sender-Moduls Jeti Duplex 2,4 GHz TU2 EX und des Empfängers Jeti Duplex R6 EPC der Firma JETI gezeigt.

Sie benötigen die JETIBOX, um die erforderlichen Einstellungen vornehmen zu können. Die JETIBOX kann entweder direkt an den Empfänger angeschlossen werden oder mittels einer drahtlosen Verbindung über den Sender. Details entnehmen Sie bitte der Dokumentation zu ihrem Jeti-Modul.

Stellen Sie folgende Parameter ein:

Menü	Parameter	Wert
MeasureOrSetting -> MainSetting	Output Period	By Transmitter

Wählen Sie durch mehrmaliges Drücken der Taste Pfeil nach rechts denjenigen Empfänger-Ausgangskanal, an dem der Multiprop-Decoder am Empfänger angeschlossen ist. Der Empfänger-Ausgangskanal wird in der JETIBOX mit Y bezeichnet. In diesem Beispiel ist der Decoder am Empfänger auf Kanal 6 angeschlossen, wird in der JETIBOX also mit Y6 bezeichnet.

Durch mehrmaliges Drücken der Taste Pfeil nach unten gelangen Sie zum Punkt SetInChannel Y6. Bitte stellen Sie sicher, dass der zugeordnete Sender-Kanal mit dem Kanal übereinstimmt, auf dem das gelbe Kabel des Encoders steckt. Steckt der Encoder z.B. auf Stiftleiste Nr. 1, ist hier Ch8 auszuwählen.

Stellen Sie nun für den ausgewählten Kanal folgende Parameter ein:

Menü	Parameter	Wert
MeasureOrSetting -> Out Pin Set	Reverse A Y6	off
MeasureOrSetting -> Out Pin Set	Reverse B Y6	off
MeasureOrSetting -> Out Pin Set	ATV HighLimit Y6	2,20 ms
MeasureOrSetting -> Out Pin Set	ATV LowLimit Y6	0,80 ms

Anschluss weiterer Encoder

Je nach Sendertyp können bis zu drei Encoder im Sender eingebaut und betrieben werden.

Jeder Encoder besitzt zwei gleichberechtigte 3-pol. Anschlussbuchsen. Eine der Buchsen dient zum Anschluss an die Hauptplatine des Senders, die andere wird für den Anschluss eines weiteren Encoders benötigt.

Wird ein zweiter Encoder im Sender eingebaut, wird das 3-adrige Kabel dieses Encoders mit der anderen 3-pol. Buchse auf dem ersten Encoder verbunden. In gleicher Weise läßt sich auch noch ein dritter Encoder am zweiten anschließen.

Reparatur

Führen Sie eine Reparatur nur durch, wenn Sie über ausreichende Fachkenntnisse verfügen. Falls Sie Ersatzteile oder Hilfe bei einer Reparatur benötigen, wenden Sie sich bitte an cp-elektronik.de.

Technische Daten

16K Encoder F-14/FC-xx
Abmessungen	55 mm x 30 mm
Gewicht	42 g
Betriebsspannung	5 V
Latenzzeit	0,5 s
Übertragungsprotokoll	Multiplex PPM
geeignete Sendertypen:	F-14/FC-xx
